BFN230/300
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |

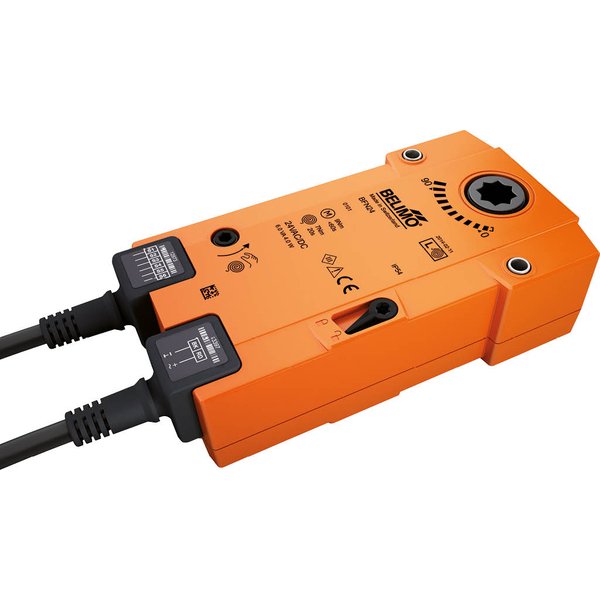

Siłownik BFN230/300 ze sprężyną powrotną
Siłownik BFN230/300 jest specjalistycznym urządzeniem przeznaczonym do sterowania klapami przeciwpożarowymi oraz oddymiającymi w systemach wentylacji i klimatyzacji. Zasilany napięciem AC 230 V, zapewnia niezawodne sterowanie typu Otwórz/Zamknij. Siłownik generuje moment obrotowy 9 Nm podczas pracy silnika oraz 7 Nm przy zadziałaniu sprężyny powrotnej. Montaż na osi klapy odbywa się za pomocą uniwersalnego połączenia kształtowego 12x12 mm.
Niezawodny tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach siłownik precyzyjnie ustawia klapę w jej pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona w sprężynie energia automatycznie przestawia klapę do pozycji bezpiecznej, chroniąc instalację.
Technologia Safety Position Lock™
Unikalny, opatentowany mechanizm Safety Position Lock™ gwarantuje, że w warunkach pożarowych klapa zostanie niezawodnie zablokowana w pozycji bezpiecznej. Zapewnia to najwyższy standard ochrony, utrzymując szczelność przegrody ogniowej.
Możliwość ręcznego sterowania
Siłownik umożliwia ręczne przestawienie i zablokowanie klapy w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia, co ułatwia prace serwisowe i instalacyjne.
Precyzyjna sygnalizacja położenia
Urządzenie posiada dwa wbudowane styki pomocnicze (mikroprzełączniki), które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnego położenia przepustnicy.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami europejskich norm dotyczących wentylacji budynków i odporności ogniowej, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu:
- Korba
- Wskaźnik
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 4.5 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 9 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 3 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 3 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
