BFN24-ST
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

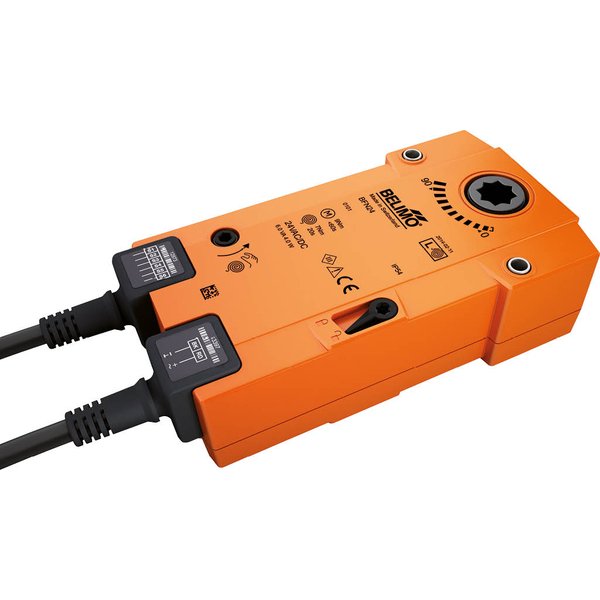

Siłownik BFN24-ST ze sprężyną powrotną do klap przeciwpożarowych
Siłownik BFN24-ST ze sprężyną powrotną jest przeznaczony do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w systemach wentylacyjnych i klimatyzacyjnych. Zasilany napięciem AC/DC 24 V, zapewnia moment obrotowy 9 Nm podczas pracy silnikiem oraz 7 Nm przy zadziałaniu funkcji bezpieczeństwa. Wyposażony jest we wtyczki przyłączeniowe, które znacząco ułatwiają integrację z systemami monitorowania i sterowania.
Kluczowe cechy i funkcjonalność
Niezawodna praca i funkcja bezpieczeństwa
Siłownik przesuwa klapę do jej pozycji roboczej, naciągając w tym czasie sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do zdefiniowanej pozycji bezpiecznej.
Opatentowany mechanizm Safety Position Lock™
W warunkach pożarowych, specjalny mechanizm Safety Position Lock™ gwarantuje, że klapa pozostanie w pozycji bezpiecznej, co zapewnia najwyższy poziom ochrony. Jest to innowacyjne, zgłoszone do opatentowania rozwiązanie techniczne.
Możliwość ręcznego sterowania
Urządzenie umożliwia ręczne przestawienie i zablokowanie klapy w dowolnej pozycji przy odłączonym zasilaniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Wbudowana sygnalizacja położenia
Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnej pozycji.
Wysoka klasa ochrony
Obudowa siłownika posiada stopień ochrony IP54, co zapewnia ochronę przed pyłem i zachlapaniem wodą we wszystkich pozycjach montażu.
Zgodność z normami europejskimi
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych norm europejskich dotyczących wentylacji i ochrony przeciwpożarowej, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Dane funkcjonalne | |
| Sterowanie: | Zamknij/Otwórz |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.5 kg |
