BFN24-T-ST
Siłownik do klapy odcinającej, 9 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BFN24-T-ST
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

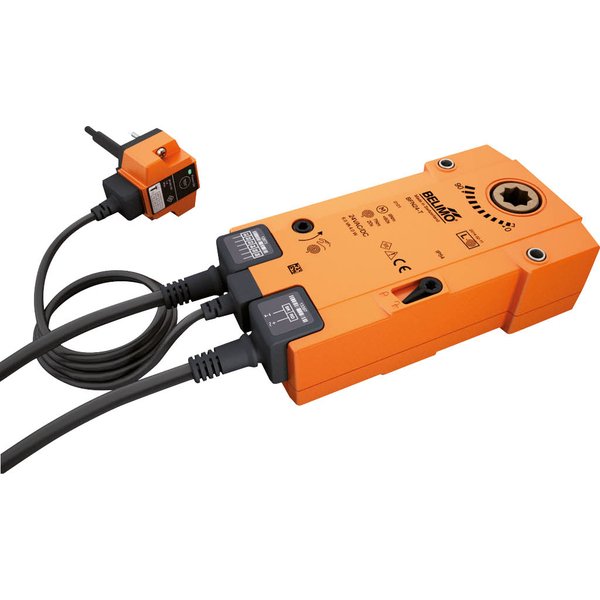

Siłownik ze sprężyną powrotną BFN24-T-ST do klap przeciwpożarowych
Siłownik BFN24-T-ST to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90 stopni w systemach wentylacji i klimatyzacji. Zintegrowany z wyzwalaczem termoelektrycznym BAT (72°C) oraz wyposażony w praktyczne wtyczki przyłączeniowe, umożliwia łatwą i szybką integrację z systemami monitorowania i sterowania. Siłownik pracuje w trybie Zamknij/Otwórz i jest zasilany napięciem AC/DC 24 V.
Kluczowe cechy i funkcje
- Tryb pracy i funkcja bezpieczeństwa: W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w zasilaniu, zmagazynowana energia w sprężynie natychmiast przestawia klapę do pozycji bezpiecznej.
- Mechanizm Safety Position Lock™: Opatentowane rozwiązanie, które w warunkach pożaru niezawodnie blokuje i utrzymuje klapę w pozycji bezpiecznej, zapewniając najwyższy poziom ochrony.
- Wyzwalacz termoelektryczny BAT: Urządzenie wyposażone jest w dwa bezpieczniki termiczne – jeden monitorujący temperaturę na zewnątrz kanału, a drugi w jego wnętrzu. Przekroczenie temperatury 72°C przez którykolwiek z nich powoduje trwałe odcięcie zasilania i zamknięcie klapy. Działanie systemu można sprawdzić przyciskiem testowym, a jego status sygnalizuje dioda LED.
- Sterowanie ręczne: Po odłączeniu zasilania możliwe jest ręczne przestawienie siłownika i zablokowanie go w dowolnej pozycji za pomocą przełącznika. Odblokowanie następuje ręcznie lub automatycznie po ponownym podaniu napięcia.
- Sygnalizacja położenia: Siłownik posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną kontrolę aktualnej pozycji.
- Ułatwione połączenia: Fabrycznie zamontowane wtyczki połączeniowe znacząco upraszczają podłączenie siłownika do przyrządów sygnalizujących i integrację z nadrzędnymi systemami sterowania.
- Zgodność z normami: Konstrukcja siłownika spełnia wymagania europejskich norm dotyczących wentylacji i ochrony przeciwpożarowej, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu:
- Korba
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.2 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Moc znamionowa: | 4.3 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.6 kg |
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
