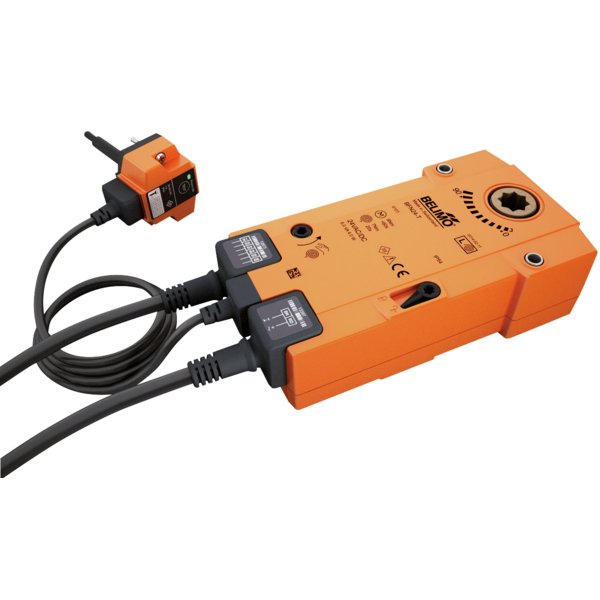

BFN24-T-ST/300

Kod produktu: BFN24-T-ST/300

Moment obrotowy:	9 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz

Siłownik do klap przeciwpożarowych i oddymiających

Siłownik BFN24-T-ST/300 został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi w systemach wentylacji i klimatyzacji. Wyposażony jest w sprężynę powrotną, która zapewnia bezpieczne zamknięcie klapy w przypadku awarii zasilania. Dzięki zastosowaniu wtyczek połączeniowych, integracja z systemami monitorowania i sterowania jest znacznie uproszczona.

Kluczowe cechy produktu

Zasada działania: Siłownik przesuwa klapę do pozycji roboczej, jednocześnie napinając sprężynę. W momencie zaniku zasilania, energia zgromadzona w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej.
Mechanizm Safety Position Lock™: Opatentowane rozwiązanie, które w sytuacji pożaru niezawodnie blokuje i utrzymuje klapę w bezpiecznym, zamkniętym położeniu, gwarantując najwyższy poziom ochrony.
Wyzwalacz termoelektryczny (BAT): Urządzenie jest wyposażone w dwa bezpieczniki termiczne, które reagują na temperaturę wewnątrz i na zewnątrz kanału wentylacyjnego. Przekroczenie temperatury 72°C powoduje trwałe odcięcie zasilania i przestawienie siłownika w pozycję bezpieczną. Dioda LED sygnalizuje prawidłowe zasilanie, a przycisk testowy pozwala na weryfikację działania systemu.
Ręczne sterowanie: Po odłączeniu zasilania istnieje możliwość ręcznego przestawienia siłownika i zablokowania go w dowolnej pozycji za pomocą przełącznika.
Sygnalizacja położenia: Wbudowane dwa mikroprzełączniki umożliwiają precyzyjną sygnalizację położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną ocenę aktualnej pozycji.
Łatwa integracja: Zastosowanie wtyczek połączeniowych znacząco ułatwia podłączenie siłownika do systemów sterowania, monitoringu oraz sieci opartych na szynach komunikacyjnych.

Uwagi dotyczące bezpieczeństwa i użytkowania

Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji. Montaż siłownika na klapie jest wykonywany przez producenta klapy. Możliwe jest zastosowanie na zewnątrz, pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i innych czynników atmosferycznych. Nie należy odłączać kabli od urządzenia ani otwierać obudowy. Przestawianie ręczne jest dozwolone tylko przy odłączonym zasilaniu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.2 W
Pobór mocy w stanie spoczynku:	1.2 W
Moc znamionowa:	4.3 VA
Prąd rozruchowy (Imax):	2.9 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel z wtyczką przyłączeniową 3 m, 2x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel z wtyczką przyłączeniową 3 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Connection plug:	Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”)
Długość kabla wyzwalacza termicznego:	1 m
Dane funkcjonalne
Moment obrotowy - silnik:	9 Nm
Moment obrotowy - funkcja bezpieczeństwa:	7 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	55 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	67 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Temperatura zadziałania bezpiecznika termicznego:	Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54; Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...55°C [-40...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
