BFN24-T-ST/500
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze Sprężyną Powrotną do Klap Przeciwpożarowych

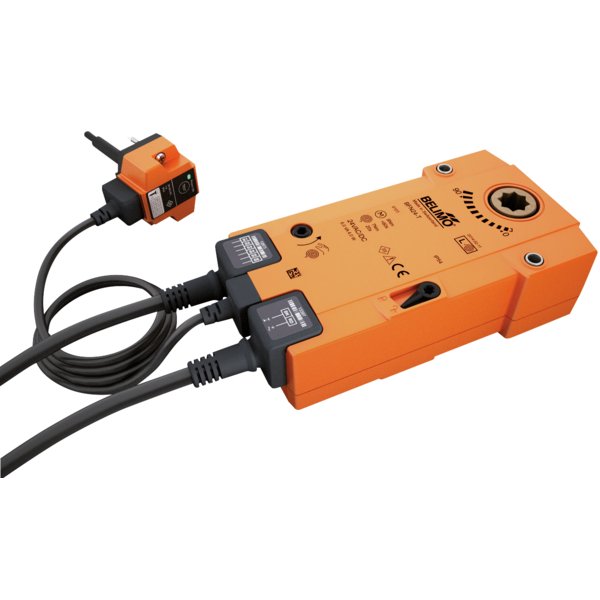

Siłownik BFN24-T-ST/500 ze sprężyną powrotną został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w instalacjach wentylacyjnych i klimatyzacyjnych. Jest on zintegrowany z wyzwalaczem termoelektrycznym BAT, reagującym na temperaturę 72°C. Zastosowane wtyczki przyłączeniowe znacząco ułatwiają integrację z systemami monitorowania i sterowania. Siłownik jest zasilany napięciem AC/DC 24 V i pracuje w trybie Zamknij/Otwórz.
Główne cechy i funkcje
Niezawodny tryb pracy
W normalnych warunkach siłownik ustawia klapę w jej pozycji roboczej, napinając przy tym sprężynę powrotną. W momencie zaniku zasilania, zgromadzona energia w sprężynie automatycznie i szybko przestawia klapę do pozycji bezpiecznej, gwarantując ochronę.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ zapewnia, że w warunkach pożarowych klapa jest niezawodnie utrzymywana w pozycji zamkniętej. Stanowi to kluczowy element bezpieczeństwa, uniemożliwiając rozprzestrzenianie się ognia i dymu.
Zintegrowany wyzwalacz termoelektryczny (BAT)
Urządzenie jest wyposażone w wyzwalacz BAT z dwoma bezpiecznikami termicznymi. Jeden monitoruje temperaturę na zewnątrz kanału wentylacyjnego, a drugi w jego wnętrzu. Przekroczenie progu 72°C przez którąkolwiek z temperatur powoduje trwałe odcięcie zasilania i natychmiastowe przejście siłownika w pozycję bezpieczną. Dioda LED sygnalizuje prawidłowe działanie i obecność zasilania, a dedykowany przycisk umożliwia proste testowanie systemu.
Łatwa obsługa ręczna
Siłownik umożliwia ręczne przestawienie i zablokowanie w dowolnej pozycji przy pomocy przełącznika blokady. Funkcja ta jest dostępna wyłącznie przy odłączonym zasilaniu. Po przywróceniu napięcia, blokada jest zwalniana automatycznie, a siłownik wraca do pracy w trybie automatycznym.
Precyzyjna sygnalizacja położenia
Dwa wbudowane styki pomocnicze (mikroprzełączniki) pozwalają na precyzyjne sygnalizowanie położeń krańcowych klapy do systemu nadrzędnego. Dodatkowo, mechaniczny wskaźnik na obudowie umożliwia szybką, wizualną ocenę aktualnej pozycji klapy.
Szybkie i proste podłączenie
Fabrycznie zamontowane wtyczki przyłączeniowe upraszczają proces instalacji i integracji siłownika z nadrzędnymi systemami sterowania i monitoringu, takimi jak przyrządy sygnalizujące z zasilaczem.
Zawartość zestawu
- Korba
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.2 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Moc znamionowa: | 4.3 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.3 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
