NKQ24P-SR
Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NKQ24P-SR Belimo, z elektryczną funkcją bezpieczeństwa, 24 V AC/DC, 6 Nm, sterowanie analogowe (2...10 V DC)
Producent: Belimo
Kod produktu: NKQ24P-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 6 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

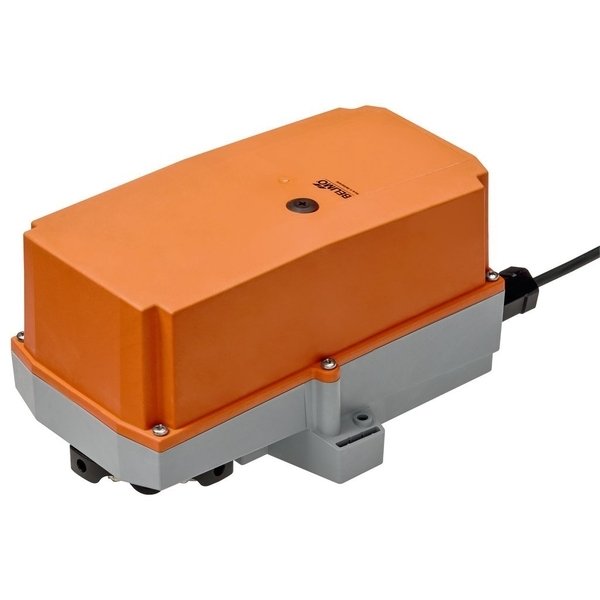

Siłownik obrotowy RobustLine NKQ24P-SR z funkcją bezpieczeństwa
Siłownik obrotowy NKQ24P-SR z serii RobustLine to urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach technicznych budynków. Zapewnia niezawodną pracę z przepustnicami o powierzchni do około 1,2 m². Wyposażony jest w funkcję bezpieczeństwa oraz dodatkowe opcje konfiguracyjne, co czyni go wszechstronnym rozwiązaniem dla wymagających systemów.
Zaprojektowany do pracy w trudnych warunkach
Dzięki swojej konstrukcji, siłownik ten oferuje optymalną ochronę przed korozją, substancjami chemicznymi, promieniowaniem UV oraz wilgocią i kondensacją. Sprawia to, że jest on idealnym wyborem do zastosowań zewnętrznych oraz w specjalistycznych środowiskach, takich jak:
- Suszarnie drewna
- Obiekty hodowli zwierząt
- Zakłady przetwórstwa spożywczego
- Rolnictwo
- Kryte baseny i łaźnie
- Dachowe centrale wentylacyjne
Kluczowe cechy i funkcjonalności
- Niezawodna funkcja bezpieczeństwa: W przypadku zaniku zasilania, wbudowane kondensatory dostarczają energię, aby ustawić przepustnicę w zdefiniowanej wcześniej pozycji bezpiecznej. Położenie to można regulować w krokach co 10% w pełnym zakresie obrotu.
- Szybkie działanie: Czas ruchu silnika wynosi zaledwie 4 sekundy, co pozwala na błyskawiczną reakcję na zmiany w systemie.
- Elastyczne sterowanie: Urządzenie jest sterowane za pomocą analogowego sygnału 2...10 V i dostarcza sygnał sprzężenia zwrotnego w tym samym zakresie, umożliwiając precyzyjną kontrolę i monitorowanie pozycji.
- Inteligentna adaptacja: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych ograniczników przepustnicy, co zapewnia optymalne działanie i chroni mechanizmy.
- Łatwy montaż: Uniwersalny zacisk montażowy umożliwia prostą i bezpośrednią instalację na osi przepustnicy.
- Ręczne przestawianie: Dedykowany przycisk pozwala na tymczasowe wysprzęglenie przekładni, co umożliwia ręczną regulację położenia przepustnicy.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników, dostosowując pracę siłownika do specyfiki instalacji.
- Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3 W |
| Moc znamionowa: | 22 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 6 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 0 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 4 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 4 s / 90° |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Mechanical interface: | Zacisk uniwersalny 8...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.9 kg |
| Zastosowane materiały | |
| Obudowa siłownika: | polipropylen (PP) |
| Dławnice kablowe / oś wydrążona: | poliamid (PA) |
| Kabel połączeniowy: | FRNC |
| Zacisk / śruby: | zasadniczo ze stali 1.4404 |
| Uszczelki: | EPDM |
| Wkładka kształtowa: | aluminium anodowane |
Akcesoria elektryczne
SGA24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
SGE24
Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
SGF24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
