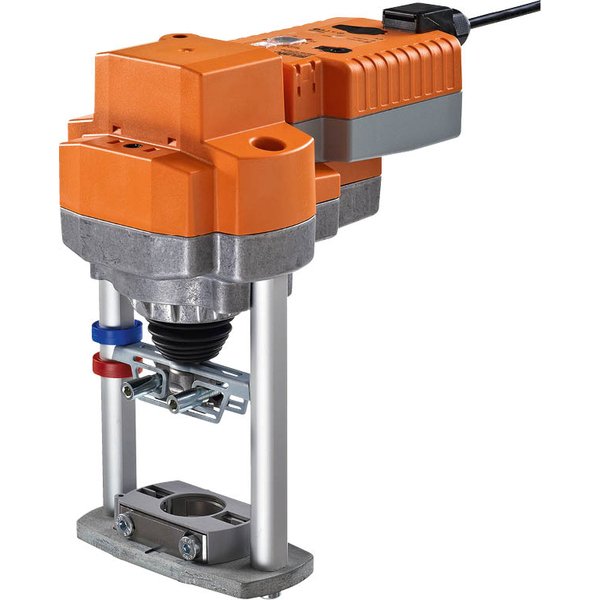

AVK24A-3-TPC

Siłownik AVK24A-3-TPC to zaawansowane urządzenie zaprojektowane do precyzyjnego sterowania 2- i 3-drogowymi zaworami grzybkowymi w systemach HVAC. Jego kluczową cechą jest zintegrowana funkcja bezpieczeństwa, która zapewnia niezawodność działania nawet w przypadku zaniku zasilania.

Kluczowe cechy produktu

• Siła przesuwu: 2000 N, zapewniająca efektywne sterowanie zaworami.
• Napięcie znamionowe: AC 24 V, idealne do typowych instalacji.
• Sterowanie: 3-punktowe, umożliwiające precyzyjne ustawienie pozycji.
• Skok: 32 mm, odpowiedni dla szerokiego zakresu zastosowań.
• Funkcja bezpieczeństwa (POP): W przypadku przerwy w zasilaniu, siłownik automatycznie ustawia zawór w zdefiniowanej pozycji bezpiecznej, wykorzystując energię zgromadzoną w kondensatorach. Położenie bezpieczne można łatwo regulować pokrętłem.
• Łatwy i szybki montaż: Bezpośredni montaż na zaworze grzybkowym za pomocą profilowanego zacisku. Siłownik można obracać o 360° na szyjce zaworu, co ułatwia instalację.
• Ręczne przestawianie: Możliwość ręcznego ustawienia położenia zaworu poprzez naciśnięcie przycisku, co tymczasowo wysprzęgla przekładnię. Skok regulowany jest kluczem imbusowym (5 mm).
• Wysoka niezawodność: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i automatycznie zatrzymuje się po dojściu do ogranicznika.
• Wskaźnik położenia: Mechaniczny wskaźnik na konsoli informuje o aktualnym położeniu zaworu, a zakres skoku jest ustawiany automatycznie.

Tryb pracy i funkcja bezpieczeństwa

Siłownik działa w trybie ciągłego ładowania wbudowanych kondensatorów podczas normalnej pracy, jednocześnie precyzyjnie ustawiając zawór w żądanym położeniu roboczym. W momencie zaniku zasilania, zgromadzona energia pozwala na przestawienie zaworu do zaprogramowanej pozycji bezpiecznej (POP). Czas wstępnego ładowania kondensatorów, zwłaszcza po dostawie (około 20 sekund) lub po dłuższej przerwie w zasilaniu, jest kluczowy dla prawidłowego działania funkcji bezpieczeństwa. Domyślny czas podtrzymywania zasilania (PF) to 2 sekundy przed aktywacją pozycji bezpiecznej.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Charakteryzuje się klasą ochronności III oraz kategorią ochronną obudowy IP54, co oznacza ochronę przed pyłem i bryzgami wody. Temperatura otoczenia pracy wynosi od 0 do 50°C, przy maksymalnej wilgotności względnej 95% (bez kondensacji). Zastosowanie na zewnątrz budynków jest możliwe wyłącznie pod warunkiem, że urządzenie nie jest bezpośrednio narażone na działanie wody (morskiej), śniegu, promieni słonecznych, agresywnych gazów ani na oblodzenie, a warunki otoczenia są zgodne z podanymi w karcie katalogowej.

Dodatkowe informacje

Siłownik jest dostarczany z całkowicie rozładowanymi kondensatorami i wymaga wstępnego ładowania przed pierwszym uruchomieniem. Fabryczne ustawienie kierunku ruchu powoduje wsunięcie trzpienia siłownika. Możliwa jest zmiana kierunku ruchu za pomocą przełącznika, bez wpływu na ustawioną pozycję bezpieczną.
