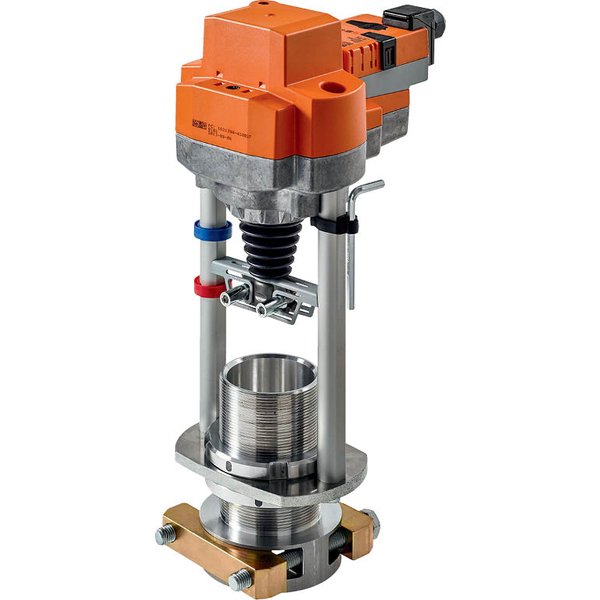

EV24A-MP-RE

Siłownik EV24A-MP-RE to zaawansowane urządzenie z interfejsem komunikacyjnym, przeznaczone do precyzyjnego sterowania zaworami grzybkowymi 2- oraz 3-drogowymi w systemach HVAC. Zaprojektowany z myślą o niezawodności i elastyczności, oferuje szeroki zakres funkcji sterowania i adaptacji.

Główne cechy produktu

• Duża siła przesuwu: 2500 N, zapewniająca efektywne działanie z różnymi typami zaworów.
• Uniwersalne zasilanie: Napięcie znamionowe AC/DC 24 V.
• Elastyczne sterowanie: Sterowanie analogowe (2...10 V zmienne) oraz zaawansowana komunikacja po szynie Belimo MP-Bus.
• Precyzyjny skok: 50 mm, dla dokładnego pozycjonowania zaworu.
• Zintegrowane przetwarzanie sygnałów czujników: Możliwość podłączenia czujników (pasywnych, aktywnych, zestykowych) i przesyłania ich sygnałów przez MP-Bus do systemu nadrzędnego.

Funkcjonalność i Tryby Pracy

Siłownik EV24A-MP-RE oferuje dwa główne tryby pracy:

• Praca konwencjonalna: Sterowanie standardowym sygnałem nastawczym DC 0...10 V. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia siłownika (0...100%) oraz jako sygnał nastawczy dla innych siłowników.
• Współpraca z szyną MP-Bus: Odbieranie cyfrowego sygnału nastawczego z regulatora wyższego poziomu. Zacisk U pełni funkcję interfejsu komunikacyjnego.

Urządzenie jest konfigurowalne, co pozwala na modyfikację parametrów przy użyciu aplikacji Belimo Assistant 2, dostosowując je do indywidualnych potrzeb instalacji.

Montaż i Obsługa

• Uniwersalny montaż: Siłownik może być montowany na zaworach różnych producentów dzięki uniwersalnemu adapterowi szyjki i wrzeciona zaworu (RetroFIT+), z możliwością obrotu o 360° (jeśli pozwala na to rozmiar zaworu). Na zaworach grzybkowych Belimo zalecane jest instalowanie standardowych siłowników Belimo.
• Przestawianie ręczne: Łatwe ręczne przestawianie po naciśnięciu przycisku (z możliwością blokady), wysprzęglając przekładnię. Skok można regulować kluczem imbusowym.
• Wskaźnik położenia: Mechaniczny wskaźnik na konsoli pokazuje aktualne położenie zaworu, z automatyczną regulacją zakresu skoku.
• Wysoka niezawodność: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.

Automatyczna Adaptacja i Synchronizacja

Siłownik wyposażony jest w funkcje automatycznej adaptacji i synchronizacji:

• Pozycja podstawowa: Fabrycznie trzpień siłownika jest wsunięty. Podczas pierwszego uruchomienia siłownik automatycznie dostosowuje zakres roboczy i sygnalizację zwrotną położenia do mechanicznych zakresów.
• Funkcja adaptacji: Może być uruchamiana przyciskiem „Adaptation” lub z aplikacji Belimo Assistant 2, wykrywając położenie obu ograniczników mechanicznych.
• Synchronizacja: Automatyczna synchronizacja odbywa się w pozycji podstawowej (0%) po naciśnięciu przycisku przestawiania ręcznego.
• Ustawianie kierunku ruchu: Kierunek ruchu można zmienić za pomocą przełącznika kierunku skoku.

Zastosowanie i Warunki Środowiskowe

Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być stosowane na zewnątrz budynków pod warunkiem, że nie jest bezpośrednio narażone na działanie wody (morskiej), śniegu, promieni słonecznych, agresywnych gazów, ani oblodzenia. Warunki otoczenia muszą być zgodne z podanymi w karcie katalogowej.
