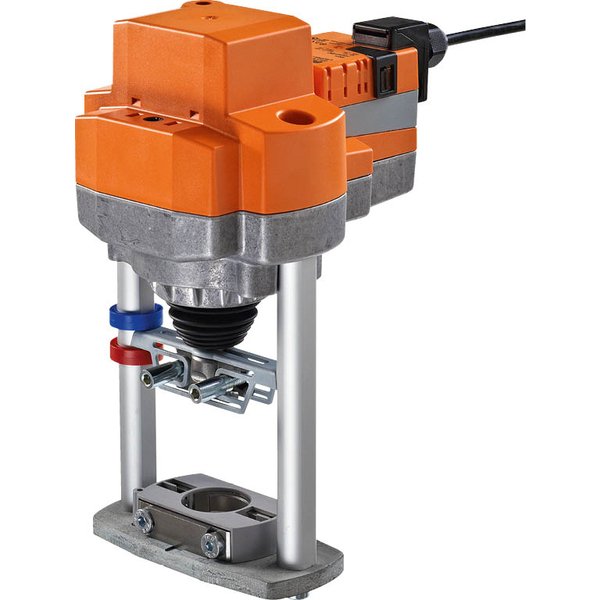

EV24A-TPC

Siłownik EV24A-TPC to precyzyjne i niezawodne rozwiązanie przeznaczone do sterowania zaworami grzybkowymi 2- oraz 3-drogowymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Główne parametry

• Siła przesuwu: 2500 N
• Napięcie znamionowe: AC/DC 24 V
• Sterowanie: Zamknij/Otwórz, 3-punktowe
• Skok: 40 mm

Cechy produktu

• Łatwy montaż bezpośredni

  Siłownik EV24A-TPC charakteryzuje się prostym montażem bezpośrednio na zaworze grzybkowym dzięki zastosowaniu profilowanego zacisku. Dodatkową elastyczność zapewnia możliwość obracania siłownika na szyjce zaworu o 360°.

• Przestawianie ręczne

  Możliwość ręcznego przestawiania jest dostępna po naciśnięciu przycisku, co powoduje wysprzęglenie przekładni i zatrzymanie silnika. Wciśnięty przycisk można zablokować. Skok siłownika można precyzyjnie regulować kluczem inbusowym (5 mm), który wkłada się do gniazda w górnej części urządzenia; obrót klucza w prawo powoduje wysuwanie trzpienia.

• Wysoka niezawodność działania

  Siłownik jest w pełni zabezpieczony przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po dojściu do ogranicznika, zapewniając bezpieczną i długotrwałą pracę.

• Wskaźnik położenia

  Aktualne położenie zaworu jest czytelnie pokazywane na konsoli za pomocą mechanicznego wskaźnika. Zakres skoku jest automatycznie ustawiany podczas pracy, co ułatwia monitorowanie.

• Pozycja podstawowa

  Ustawienie fabryczne przewiduje wsunięty trzpień siłownika. W przypadku dostarczenia siłownika w zestawie z zaworem, kierunek ruchu jest odpowiednio dostosowany do punktu zamykania zaworu.

• Ustawianie kierunku ruchu

  Kierunek ruchu w trybie normalnym można łatwo zmienić, przełączając dedykowany przełącznik kierunku skoku, co zwiększa wszechstronność zastosowania.

• Uwaga dla sterowania 3-punktowego

  Pulsacyjny regulator 3-punktowy powinien wyłączać się, gdy siłownik osiągnie położenie krańcowe. Można to zapewnić za pomocą dodatkowego styku pomocniczego (S2A-H). Jeżeli takie rozwiązanie nie jest możliwe po stronie systemu, konieczne jest zastosowanie wersji MF siłownika 24 V (EV24A-MP-..), skonfigurowanej jako sterowanie 3-punktowe za pomocą Belimo Assistant 2 z LINK.10.
