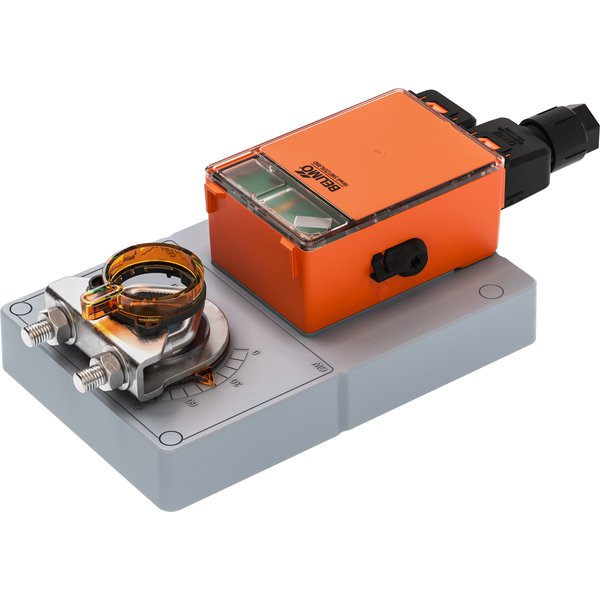

GM24SR.15

Siłownik obrotowy, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP54, Zaciski

Kod produktu: GM24SR.15

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic GM24SR.15

Siłownik GM24SR.15 został zaprojektowany z myślą o efektywnym sterowaniu przepustnicami powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie dysponuje momentem obrotowym silnika na poziomie 40 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC. Dzięki nowoczesnej konstrukcji zapewnia niezawodność i szerokie możliwości adaptacji do wymagań systemów budynkowych.

Główne Cechy i Funkcje

Elastyczne Opcje Sterowania: Siłownik może pracować w różnych trybach, w tym sterowania analogowego, Otwórz/Zamknij oraz 3-punktowego. Zintegrowany interfejs komunikacyjny MP-Bus pozwala na cyfrowe sterowanie i włączenie urządzenia do bardziej zaawansowanych systemów automatyki.
Zaawansowana Konfiguracja: Ustawienia fabryczne siłownika są dopasowane do standardowych zastosowań, jednak parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2. Konfiguracja jest możliwa zarówno bezprzewodowo (przez NFC), jak i przewodowo.
Prosty Montaż Bezpośredni: Montaż urządzenia jest szybki i łatwy dzięki uniwersalnemu zaciskowi, który umożliwia bezpośrednie zamocowanie na osi przepustnicy. W zestawie znajduje się również zabezpieczenie przed obracaniem.
Możliwość Przestawiania Ręcznego: Wbudowana dźwignia pozwala na ręczne przestawienie przepustnicy po wysprzęgleniu przekładni. Funkcja ta jest niezwykle przydatna podczas instalacji, uruchamiania systemu oraz prac konserwacyjnych.
Precyzyjna Regulacja Kąta Obrotu: Kąt obrotu, wynoszący maksymalnie 95°, może być elektronicznie ograniczony za pomocą aplikacji. Siłownik posiada również funkcję adaptacji, która automatycznie wykrywa położenia krańcowe przepustnicy po zamontowaniu.
Wysoka Niezawodność Działania: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu krańcowego, co zapewnia długą żywotność.
Integracja z Czujnikami: Siłownik może pełnić rolę przetwornika analogowo-cyfrowego. Umożliwia podłączenie aktywnego czujnika i przesyłanie jego sygnału przez magistralę MP-Bus do systemu nadrzędnego.
Wygodne Połączenia: Do podłączania przewodów służy praktyczna łączówka z zaciskami sprężynowymi, która ułatwia instalację i ewentualny demontaż kabla.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Zaciski 2.5 mm² [12 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 4-żyłowy)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 16
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y (Punkt początkowy):	0.5...30 V
Regulowany zakres roboczy Y (Punkt końcowy):	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3-punktowe, z interfejsem komunikacyjnym
Sygnał sprzężenia zwrotnego U:	2...10 V
Maks. prąd sygnału sprzężenia zwrotnego U:	1 mA
Regulowany sygnał sprzężenia zwrotnego U (Punkt początkowy):	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U (Punkt końcowy):	2.5...10 V
Czułość progowa:	1,0% ΔU
Histereza odwrócenia:	2,5% ΔU
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	Y = 0 V: lewy ogranicznik, położenie prawe
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	z boczną dźwignią, z blokadą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	40 dB(A)
Sterowanie ręczne:	MIN (minimum position) = 0%, MID (położenie pośrednie, tylko AC) = 50%, MAX (maximum position) = 100%
Regulowane sterowanie ręczne:	MIN = 0%...(MAX – 20%), MID = MIN...MAX, MAX = (MIN + 20%)...100%
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Wskaźnik położenia:	Mechaniczny
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Warunki otoczenia: praca:	Klasa 3K23 wg IEC 60721-3-3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Warunki otoczenia: transport:	Klasa 2K11 wg IEC 60721-3-2
Warunki otoczenia: przechowywanie:	Klasa 1K21 wg IEC 60721-3-1
Temperatura przechowywania:	-30...55°C [-22...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.6 kg

Akcesoria mechaniczne

Z-GMA

Przedłużenie płytki montażowej do GM..A, Z-GMA Belimo

AH-GMA

Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
