GM24SR.36

Siłownik obrotowy, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 35 s (35...150 s), IP54, Zaciski

Kod produktu: GM24SR.36

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

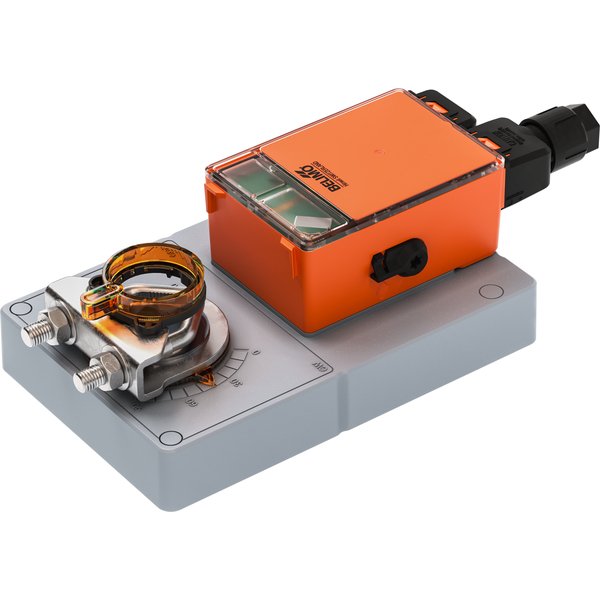

Siłownik do przepustnic GM24SR.36

Siłownik GM24SR.36 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC). Generuje moment obrotowy 40 Nm i jest zasilany napięciem AC/DC 24 V, co zapewnia szeroką kompatybilność z systemami automatyki budynkowej.

Główne cechy i funkcjonalności

Wszechstronne możliwości sterowania: Urządzenie może być obsługiwane za pomocą tradycyjnego sygnału analogowego, w trybie Otwórz/Zamknij, 3-punktowym lub poprzez cyfrowy interfejs komunikacyjny MP-Bus, co pozwala na integrację z nowoczesnymi systemami zarządzania budynkiem.
Elastyczna konfiguracja: Parametry pracy, takie jak zakres roboczy, czas ruchu (regulowany w zakresie 35-150 s) czy kierunek obrotu, można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, łącząc się z siłownikiem bezprzewodowo przez NFC lub przewodowo.
Prosty montaż bezpośredni: Siłownik jest montowany bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilną i pewną pracę.
Możliwość ręcznego sterowania: Wyposażony w specjalną dźwignię, która po naciśnięciu wysprzęgla przekładnię, umożliwiając ręczne ustawienie przepustnicy. Funkcja ta jest niezwykle przydatna podczas instalacji, uruchomienia i prac serwisowych.
Regulowany kąt obrotu: Maksymalny kąt obrotu wynosi 95°, jednak można go precyzyjnie ograniczyć elektronicznie z obu stron przy użyciu oprogramowania, co pozwala na idealne dopasowanie do każdej instalacji.
Wysoka niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Integracja z czujnikami: Istnieje możliwość podłączenia zewnętrznego czujnika aktywnego. Siłownik może wówczas pełnić funkcję przetwornika analogowo-cyfrowego, przesyłając odczyty z czujnika do nadrzędnego systemu sterowania za pośrednictwem szyny MP-Bus.
Wygodne podłączenie: Urządzenie jest wyposażone w łączówkę z zaciskami sprężynowymi, co znacznie ułatwia i przyspiesza podłączanie przewodów elektrycznych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	0.3 W
Moc znamionowa:	8 VA
Przyłącze zasilania / sterowania:	Zaciski 2.5 mm² [14 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 4-żyłowy)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 16
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y (punkt początkowy):	0.5...30 V
Regulowany zakres roboczy Y (punkt końcowy):	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3-punktowe, z interfejsem komunikacyjnym
Sygnał sprzężenia zwrotnego U:	2...10 V
Napięcie pomiarowe U (maks.):	1 mA
Regulowany sygnał sprzężenia zwrotnego U (punkt początkowy):	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U (punkt końcowy):	2.5...10 V
Czułość progowa:	1,0% ΔU
Histereza odwrócenia:	2,5% ΔU
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	Y = 0 V: lewy ogranicznik, położenie prawe
Regulowany kierunek ruchu:	odwracany elektronicznie
Ręczne przestawianie:	z boczną dźwignią, z blokadą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	35 s / 90°
Regulowany czas ruchu:	35...150 s
Poziom mocy akustycznej – silnik:	60 dB(A)
Sterowanie ręczne (MIN):	0%
Sterowanie ręczne (MID):	50% (położenie pośrednie, tylko AC)
Sterowanie ręczne (MAX):	100%
Regulowane sterowanie ręczne (MIN):	0%...(MAX – 20%)
Regulowane sterowanie ręczne (MID):	MIN...MAX
Regulowane sterowanie ręczne (MAX):	(MIN + 20%)...100%
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Wskaźnik położenia:	Mechaniczny
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Warunki otoczenia: praca:	Klasa 3K23 wg IEC 60721-3-3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Temperatura otoczenia (maks. krótkotrwała):	do 60°C [140°F], maks. 2 h/dzień
Warunki otoczenia: transport:	Klasa 2K11 wg IEC 60721-3-2
Warunki otoczenia: przechowywanie:	Klasa 1K21 wg IEC 60721-3-1
Temperatura przechowywania:	-30...55°C [-22...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.6 kg

Akcesoria mechaniczne

Z-GMA

Przedłużenie płytki montażowej do GM..A, Z-GMA Belimo

AH-GMA

Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
