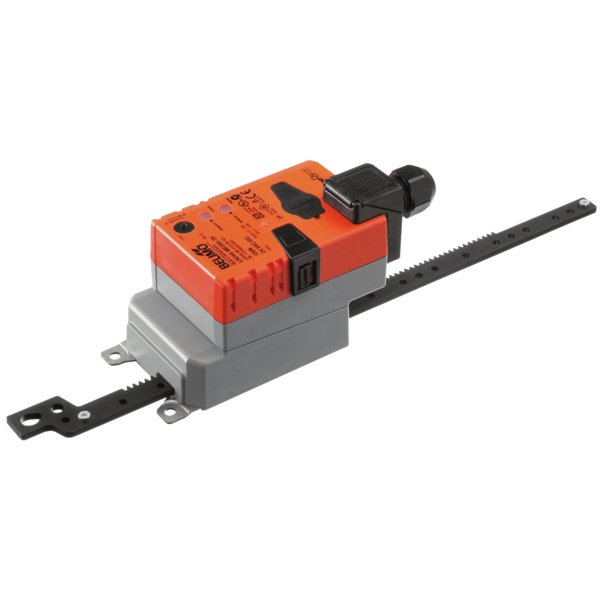

LH24A-MP200-TP
| Rodzaj ruchu: | Liniowy |
| Moment obrotowy: | Brak danych |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Styk pomocniczy: | Brak danych |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |
Siłownik liniowy do przepustnic i zaworów suwakowych
Siłownik liniowy LH24A-MP200-TP to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w instalacjach budynkowych. Zapewnia niezawodną pracę w systemach wentylacji i klimatyzacji.
Kluczowe właściwości produktu
- Przeznaczony do przepustnic powietrza o powierzchni do około 1 m².
- Generuje siłę przesuwu wynoszącą 150 N.
- Zasilany uniwersalnym napięciem znamionowym AC/DC 24 V.
- Umożliwia sterowanie analogowe (2...10 V) oraz komunikację cyfrową poprzez magistralę Belimo MP-Bus.
- Dostarcza sygnał sprzężenia zwrotnego w zakresie 2...10 V w celu monitorowania aktualnej pozycji.
- Maksymalny skok wynosi 200 mm, z możliwością mechanicznej regulacji co 20 mm.
- Posiada funkcję przetwarzania sygnałów z podłączonych czujników.
Elastyczne tryby pracy i sterowanie
Siłownik może pracować w trybie konwencjonalnym, reagując na standardowy sygnał sterujący, lub być w pełni zintegrowany z systemem automatyki budynkowej za pomocą magistrali MP-Bus. W trybie cyfrowym zacisk U służy jako interfejs komunikacyjny, umożliwiając precyzyjne sterowanie i odczyt danych. Urządzenie posiada również funkcję zamknięcia uszczelnienia, która aktywuje się przy skrajnych wartościach sygnału nastawczego.
Integracja z czujnikami
Unikalną cechą modelu jest możliwość bezpośredniego podłączenia czujnika (pasywnego, aktywnego lub styku). Siłownik działa wówczas jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu nadrzędnego, co upraszcza instalację i redukuje koszty okablowania.
Wysoka niezawodność i prosta obsługa
Urządzenie zostało zaprojektowane z myślą o maksymalnej niezawodności. Posiada elektroniczne zabezpieczenie przed przeciążeniem i nie wymaga mechanicznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika. Ręczne przestawianie jest możliwe dzięki łatwo dostępnemu przyciskowi, który po wciśnięciu wysprzęgla przekładnię. Prosty montaż bezpośredni ułatwia instalację.
Inteligentna adaptacja i konfiguracja
Skok siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników. Po uruchomieniu lub ręcznie, siłownik automatycznie przeprowadza adaptację, wykrywając mechaniczne punkty krańcowe, co zapewnia precyzyjne pozycjonowanie w całym zakresie pracy. Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, indywidualne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3-punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 200 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 70...270 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.51 kg |
