LH24A-MP300-TP
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

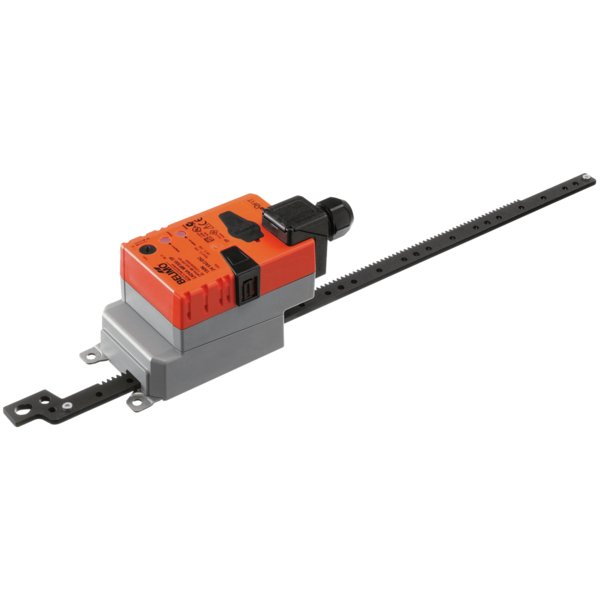

Siłownik liniowy LH24A-MP300-TP z interfejsem komunikacyjnym
Model LH24A-MP300-TP to zaawansowany siłownik liniowy, zaprojektowany do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w nowoczesnych instalacjach budynkowych. Jest idealnym rozwiązaniem do automatyzacji przepustnic o powierzchni dochodzącej do 1 m².
Najważniejsze parametry:
- Siła przesuwu: 150 N
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Sterowanie: Analogowe 2...10 V lub cyfrowe przez Belimo MP-Bus
- Sygnał zwrotny: Analogowy sygnał sprzężenia zwrotnego 2...10 V
- Maksymalny skok: 300 mm, z możliwością regulacji co 20 mm
- Komunikacja: Pełna integracja z systemami dzięki szynie Belimo MP-Bus
- Obsługa czujników: Możliwość przetwarzania sygnałów z podłączonych czujników
Kluczowe cechy produktu
Elastyczne tryby pracy
Siłownik może pracować w dwóch trybach. W trybie konwencjonalnym jest sterowany za pomocą standardowego sygnału analogowego DC 0...10 V, gdzie pozycja siłownika odpowiada wartości sygnału. Alternatywnie, może być sterowany cyfrowo poprzez szynę MP-Bus, odbierając sygnały z nadrzędnego regulatora. W tym trybie zacisk U staje się interfejsem komunikacyjnym.
Przetwarzanie sygnałów z czujników
Urządzenie umożliwia podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku). Dzięki temu siłownik działa jako konwerter analogowo-cyfrowy, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu sterowania, co rozszerza możliwości automatyki.
Możliwość konfiguracji
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy siłownika można łatwo modyfikować za pomocą dedykowanej aplikacji Belimo Assistant 2, dostosowując go do specyficznych wymagań instalacji.
Prosty montaż
Montaż siłownika jest szybki i bezproblemowy. Można go przymocować bezpośrednio do instalacji wentylacyjnej przy użyciu dołączonych śrub, co znacząco skraca czas instalacji.
Ręczne przestawianie
Wbudowany przycisk pozwala na ręczne przestawienie mechanizmu. Po jego naciśnięciu przekładnia zostaje wysprzęglona, umożliwiając swobodną zmianę pozycji. Dla wygody, wciśnięty przycisk można zablokować.
Regulowany skok roboczy
Maksymalny skok wynoszący 300 mm można precyzyjnie regulować. Zakres roboczy może być ograniczony z obu stron przy użyciu mechanicznych ograniczników, z krokiem co 20 mm.
Wysoka niezawodność
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.
Automatyczna adaptacja i synchronizacja
Podczas pierwszego uruchomienia siłownik wykonuje automatyczną synchronizację do pozycji podstawowej (0%). Funkcję adaptacji, która pozwala na wykrycie mechanicznych ograniczników i dopasowanie pełnego zakresu ruchu, można aktywować dedykowanym przyciskiem lub poprzez aplikację.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 300 mm |
| Skok: | Maks. 300 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 70...270 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.54 kg |
