LH24A-MP300

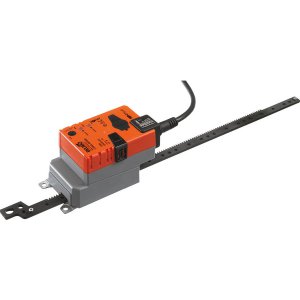

Siłownik liniowy LH24A-SR300 Belimo, 24 V AC/DC, 150 Nm, sterowanie analogowe (2...10 V DC), skok 300 mm, kabel połączeniowy
Producent:
Kod produktu: LH24A-MP300
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 150 s / 100 mm
Sygnał sprzężenia zwrotnego U : 2...10 V

Cechy:

  • Silownik liniowy z zebatka
  • 150 N, nastawialny 150 s/100 mm
  • 24 V AC/DC, analogowy, szyna MP
  • Skok 0...300 mm, nastawialny
  • IP54, reczne przestawianie z blokada
  • Zakres roboczy 2...10 V DC, nastawialny 0...32 V
  • Sygnal sprzezenia zwrotnego 2...10 V DC, 0...10 V, nastawialny
  • Kabel polaczeniowy PCV 1 m
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 150 s / 100 mm
Sygnał sprzężenia zwrotnego U : 2...10 V
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku : 1.3 W
Moc znamionowa : 5 VA
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 2.5 W
Dane funkcjonalne
Kierunek ruchu - silnik : możliwość wybierania przełącznikiem
Ręczne przestawianie : przyciskiem, z możliwością blokady
Poziom mocy akustycznej – silnik : 45 dB(A)
Impedancja wejściowa : 100 kΩ
Tolerancja pozycjonowania : ±5%
Uwaga dotycząca kierunku ruchu : Y = 0 V: przełącznikiem 0 (wsunięty) /
1 (wysunięty)
Siła przesuwu - silnik : 150 N
Skok : Maks. 300 mm, regulacja z krokiem 20 mm
Ograniczenie skoku : możliwość zmniejszania po obu stronach przy
użyciu ograniczników mechanicznych
Uwaga dotycząca napięcia pomiarowego U : Maks. 0,5 mA
Regulowany kierunek ruchu : odwracany elektronicznie
Regulowany czas ruchu : 70...270 s / 100 mm
Dopasowanie zakresu położeń : ręczne
Różne dopasowania zakresu położeń : Brak działania
Dopasowanie po włączeniu
Dopasowanie po naciśnięciu przycisku
przestawiania ręcznego
Regulowane sterowanie ręczne : MAX = (MIN + 32%)...100%
MIN = 0%...(MAX – 32%)
ZS = MIN...MAX
Regulowany zakres roboczy Y : Punkt początkowy 0.5...30 V
Punkt końcowy 2.5...32 V
Regulowany sygnał sprzężenia zwrotnego U : Punkt początkowy 0.5...8 V
Punkt końcowy 2.5...10 V
Opcje sygnał nastawczy : Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (0...32 V DC)
Sterowanie ręczne : MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Actuating force variable : 25%, 50%, 75% reduziert
Siła przesuwu obrotowy : Zredukowany o 25%, 50%, 75%
Opcjonalne tryby pracy : Zamknij/Otwórz
3--punktowy (tylko zasilanie AC)
analogowe (DC 0...32 V)
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 2
Enclosure : UL, typ obudowy 2
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania : Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 1.3 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Techniczna karta katalogowa : LH24A-MP300
Kategoria dokumentu : bezobsługowy
Źródło zasilania UL : Class 2 Supply
UL Approval : cULus wg UL60730-1A, UL 60730-2-14 oraz
CAN/CSA E60730-1
Oznaczenie UL na siłowniku zależy od miejsca
produkcji, urządzenie w każdym przypadku
jest zgodne ze standardem UL
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Power source UL : Class 2 Supply
Komunikacja po szynie danych
Liczba węzłów : MP-Bus maks. 8
Sterowanie oraz interfejs komunikacyjny : MP-Bus
