LH24A-MP300
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

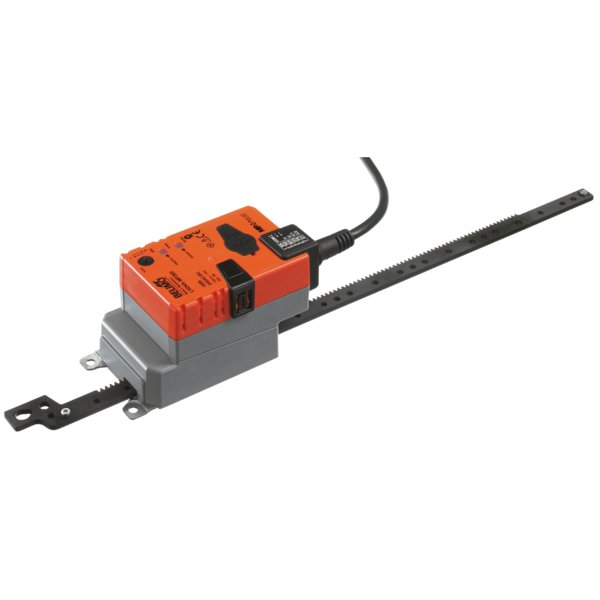

Siłownik Liniowy LH24A-MP300 z Interfejsem Komunikacyjnym
Siłownik liniowy przeznaczony do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach automatyki budynkowej. Zaprojektowany do pracy w instalacjach, gdzie kluczowa jest niezawodna regulacja i komunikacja z systemem nadrzędnym.
Główne Cechy Produktu
- Zastosowanie: Do przepustnic powietrza o powierzchni do około 1 m².
- Siła: Siła przesuwu wynosząca 150 N.
- Zasilanie: Napięcie znamionowe AC/DC 24 V.
- Sterowanie: Zmienne sterowanie analogowe 2...10 V oraz komunikacja przez magistralę MP-Bus.
- Sygnał zwrotny: Zmienny sygnał sprzężenia zwrotnego 2...10 V do informowania o aktualnej pozycji.
- Regulowany skok: Maksymalny skok 300 mm, z możliwością regulacji co 20 mm przy użyciu ograniczników mechanicznych.
Wszechstronne Opcje Sterowania i Komunikacji
Urządzenie może pracować w trybie konwencjonalnym, reagując na standardowy sygnał sterujący 0...10 V, lub w trybie cyfrowym. Dzięki obsłudze magistrali Belimo MP-Bus, siłownik może odbierać cyfrowe sygnały z regulatora nadrzędnego i precyzyjnie ustawiać się w zadanej pozycji. Dodatkowo, urządzenie oferuje funkcję przetwarzania sygnałów z podłączonych czujników (pasywnych, aktywnych lub zestyków), działając jako przetwornik analogowo-cyfrowy i przesyłając dane przez szynę MP-Bus do systemu sterowania.
Inteligentne Funkcje i Prosta Konfiguracja
Wygodna obsługa ręczna jest możliwa dzięki przyciskowi, który wysprzęgla przekładnię i pozwala na swobodne ustawienie mechanizmu. Przycisk można zablokować w pozycji wciśniętej. Siłownik jest w pełni konfigurowalny, a dedykowana aplikacja Belimo Assistant 2 pozwala na łatwą modyfikację parametrów pracy. Automatyczna adaptacja i synchronizacja gwarantują precyzyjne działanie. Po uruchomieniu lub użyciu przycisku ręcznego, siłownik automatycznie wykrywa mechaniczne ograniczniki i dostosowuje swój zakres pracy.
Niezawodność i Bezpieczeństwo Użytkowania
Wysoką niezawodność działania zapewnia wbudowane zabezpieczenie przed przeciążeniem. Siłownik nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co chroni zarówno urządzenie, jak i elementy instalacji. Prosty montaż bezpośredni na elementach instalacji wentylacyjnej skraca czas potrzebny na instalację.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 300 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 70...270 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.3 kg |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
