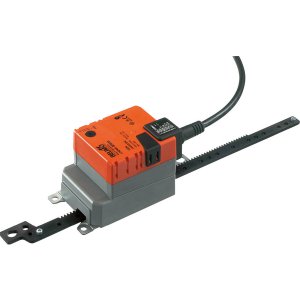

LH24A-SR200
Siłownik liniowy LH24A-SR200 Belimo, 24 V AC/DC, 150 Nm, sterowanie analogowe (2...10 V DC), skok 200 mm, kabel połączeniowy
Producent: Belimo
Kod produktu: LH24A-SR200
Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
Pobór mocy podczas pracy : | 1.5 W |
Pobór mocy w stanie spoczynku : | 0.5 W |
Cechy:
- Silownik liniowy z zebatka
- 150 N, 150 s / 100 mm / staly,
- 24 V AC/DC, analogowe
- Zakres skoku 0...200 mm
- IP 54, Reczne przestawianie przy uzyciu przycisku
- Zakres pracy 2...10 V DC, dla skoku 0...200 mm
- Sygnal sprzezenia zwrotnego 2…10 V DC
- Przylacza Kabel PCV 1 m
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
Pobór mocy podczas pracy : | 1.5 W |
Pobór mocy w stanie spoczynku : | 0.5 W |
Moc znamionowa : | 3 VA |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4 x 0.75 mm² |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Napięcie znamionowe : | AC/DC 24 V |
Dane funkcjonalne | |
Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem |
Ręczne przestawianie : | przyciskiem, z możliwością blokady |
Czas ruchu - silnik : | 150 s / 100 mm |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Zakres roboczy Y : | 2...10 V |
Impedancja wejściowa : | 100 kΩ |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Uwaga dotycząca napięcia pomiarowego : | Maks. 1 mA U |
Tolerancja pozycjonowania : | ±5% |
Uwaga dotycząca kierunku ruchu : | Y = 0 V: przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
Siła przesuwu - silnik : | 150 N |
Skok : | Maks. 200 mm, stałe ustawienie |
Bezpieczeństwo | |
Klasa ochronności UL : | Klasa zasilania 2 wg UL |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Stopień ochrony NEMA/UL : | NEMA 2 |
Enclosure : | UL, typ obudowy 2 |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Certyfikat UL : | cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02 |
Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
Zasada działania : | Type 1 |
Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
Stopień zanieczyszczenia środowiska : | 3 |
Temperatura otoczenia : | -30...50°C |
Temperatura przechowywania : | -40...80°C |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Nazwa budynku/projektu : | bezobsługowy |
Klasa ochronności IEC/EN : | III Safety Extra-Low Voltage (SELV) |
Masa | |
Masa : | 0.54 kg Siłownik liniowy, analogowe, AC/DC 24 V, 150 N |
Akcesoria mechaniczne

Z-AS2
Zestaw ogranicznika Z-AS2 Belimo, do stosowania z LH..A, LHK..A oraz LHQ..A, opakowanie 20 szt.
Akcesoria elektryczne

CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y

SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC

SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC

SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
