LH24A-SR200
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | >150 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

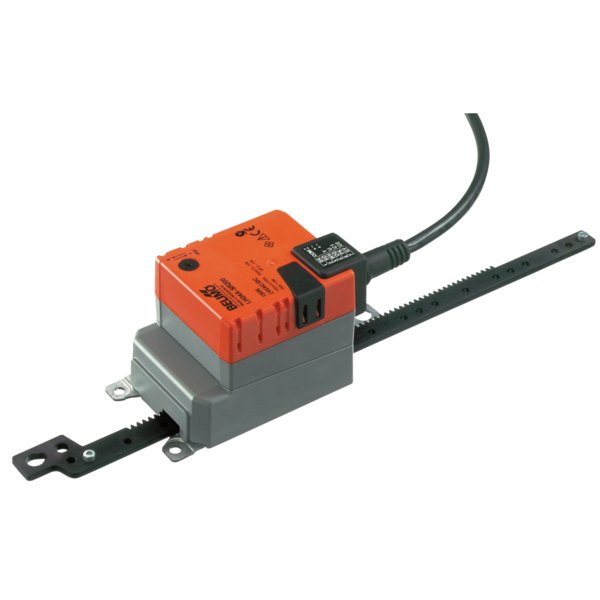

Analogowy siłownik liniowy LH24A-SR200
Siłownik liniowy LH24A-SR200 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w instalacjach technicznych budynków, takich jak systemy grzewcze, wentylacyjne i klimatyzacyjne.
Podstawowe właściwości produktu
- Przeznaczony do przepustnic powietrza o powierzchni do około 1 m²
- Siła przesuwu wynosząca 150 N
- Zasilanie napięciem znamionowym AC/DC 24 V
- Sterowanie za pomocą sygnału analogowego 2...10 V
- Sygnał sprzężenia zwrotnego informujący o pozycji w zakresie 2...10 V
- Maksymalny skok ustawiony na stałe na 200 mm
Kluczowe cechy i funkcje
Sterowanie i sygnał zwrotny
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Pozycja siłownika jest proporcjonalna do wartości sygnału sterującego. Dodatkowo, siłownik generuje napięcie pomiarowe (sygnał sprzężenia zwrotnego) w zakresie 2...10 V, które precyzyjnie informuje o aktualnym położeniu przepustnicy (0...100%) i może być wykorzystane jako sygnał sterujący dla kolejnych urządzeń w instalacji.
Wysoka niezawodność i bezpieczeństwo
Siłownik został wyposażony w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania mechanicznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu pozycji końcowej, co gwarantuje długą i bezawaryjną pracę.
Możliwość przestawiania ręcznego
Wbudowany przycisk pozwala na ręczne sterowanie siłownikiem. Po jego naciśnięciu przekładnia zostaje wysprzęglona, umożliwiając swobodną zmianę pozycji. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe i konfiguracyjne.
Prosty montaż bezpośredni
Montaż siłownika jest szybki i prosty. Urządzenie można zamocować bezpośrednio do instalacji za pomocą dołączonych do zestawu śrub, co znacząco skraca czas instalacji.
Praca równoległa
Istnieje możliwość równoległego podłączenia kilku siłowników LH24A-SR200. Należy przy tym uwzględnić dane eksploatacyjne urządzeń.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 200 mm |
| Skok: | Maks. 200 mm, stałe ustawienie |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.53 kg |
