NM24A-VST
Kod produktu: NM24A-VST
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

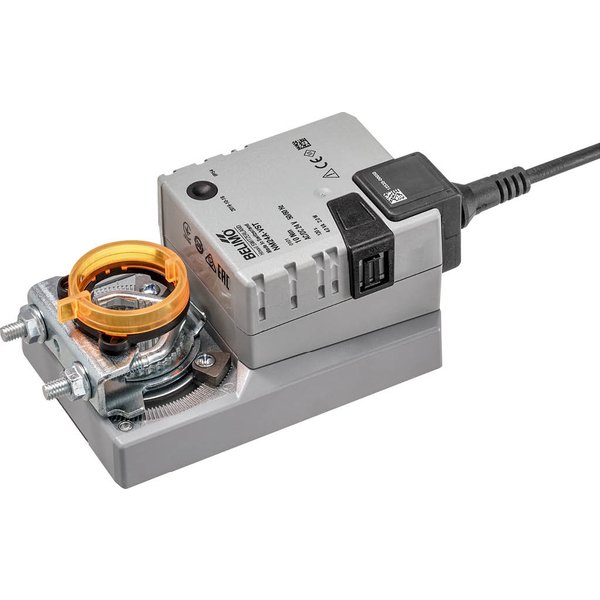

Uniwersalny siłownik obrotowy NM24A-VST
Siłownik obrotowy NM24A-VST to uniwersalne urządzenie typu VAV, gotowe do podłączenia i przeznaczone do efektywnego sterowania aparatami VAV (Variable Air Volume) i CAV (Constant Air Volume) w nowoczesnych instalacjach technicznych budynków. Zapewnia precyzyjną i niezawodną pracę systemów wentylacyjnych.
Główne zastosowanie i parametry
- Przeznaczony do sterowania przepustnicami powietrza o powierzchni do około 2 m².
- Generuje moment obrotowy silnika na poziomie 10 Nm.
- Zasilany jest napięciem znamionowym AC/DC 24 V.
- Wyposażony w interfejs komunikacyjny PP do celów sterowania.
Kluczowe cechy i funkcjonalność
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, z maksymalnym zakresem do 95°.
- Ręczne przestawianie: Urządzenie posiada przycisk do ręcznej zmiany położenia, który można zablokować w wybranej pozycji.
- Wskaźnik położenia: Wyposażony w podłączany, mechaniczny wskaźnik, który wizualnie informuje o aktualnym położeniu przepustnicy.
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP54 zapewnia odporność w trudnych warunkach.
- Bezobsługowa praca: Konstrukcja siłownika nie wymaga regularnych czynności konserwacyjnych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 0.5 m ze złączem wtykowym VST |
| Praca równoległa: | Nie |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Regulowany kierunek ruchu: | Dla VRU-..-BAC z aplikacją Belimo Assistant |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 120 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Różne dopasowania zakresu położeń: | Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.80 kg |
