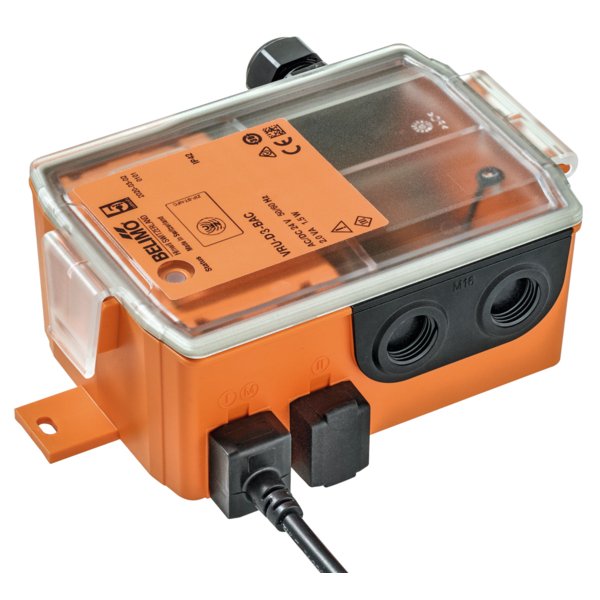

VRU-D3-BAC

Modułowy regulator VAV-Universal

VRU-D3-BAC to zaawansowane, modułowe urządzenie zaprojektowane do precyzyjnej regulacji ciśnienia w systemach VAV oraz kanałach wentylacyjnych. Wykorzystuje dynamiczny czujnik różnicy ciśnień (Δp) i jest przeznaczone do współpracy z zewnętrznymi siłownikami przepustnic, takimi jak modele VST. Znajduje zastosowanie w instalacjach wentylacyjnych w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne.

Główne zastosowania i funkcje

• Regulacja zmiennego przepływu powietrza (VAV): Umożliwia płynną regulację przepływu powietrza w zakresie od V'min do V'max, dostosowując się do aktualnego zapotrzebowania. Idealnie sprawdza się w systemach klimatyzacji strefowej, zapewniając oszczędność energii poprzez kontrolę opartą na sygnałach z czujników temperatury czy CO₂.
• Regulacja stałego przepływu powietrza (CAV): Moduł może pracować w trybie stałego przepływu objętościowego, z możliwością implementacji przełączania stopniowego (np. ZAMKNIĘTE / Min / Maks / OTWARTE).
• Regulacja ciśnienia w kanale: Funkcja ta pozwala na precyzyjne utrzymanie zadanego ciśnienia w kanale wentylacyjnym, zarówno w trybie skokowym, jak i przy płynnym określaniu wartości zadanej za pomocą sygnału analogowego lub przez magistralę komunikacyjną.
• Sterowanie położeniem: Urządzenie może działać jako jednostka wykonawcza w zewnętrznych pętlach regulacji VAV, realizując zadania sterowania położeniem przepustnicy.

Nowoczesny czujnik różnicy ciśnień

Sercem urządzenia jest zintegrowany, dynamiczny czujnik przepływu Belimo D3. Jest on bezobsługowy i charakteryzuje się wysoką precyzją nawet przy bardzo niskich przepływach powietrza. Jego konstrukcja sprawia, że jest niezależny od pozycji montażu i nie wymaga zerowania, co znacząco upraszcza instalację i eksploatację.

Elastyczna komunikacja i integracja

VRU-D3-BAC został wyposażony w funkcję multibus, co pozwala na bezproblemową integrację z różnymi systemami automatyki budynkowej. Urządzenie obsługuje najpopularniejsze protokoły komunikacyjne:

• BACnet MS/TP
• Modbus RTU
• Belimo MP-Bus

Możliwa jest również praca w trybie hybrydowym, łączącym sterowanie analogowe (0/2...10 V) z komunikacją po magistrali. Dodatkowo, w trybie pracy z magistralą, do regulatora można podłączyć zewnętrzny czujnik (pasywny lub aktywny), którego odczyty będą dostępne w nadrzędnym systemie.

Łatwa konfiguracja i obsługa

Konfiguracja i diagnostyka urządzenia są proste i intuicyjne dzięki nowoczesnym narzędziom serwisowym. Dostępne są następujące metody podłączenia:

• Interfejs NFC: Umożliwia bezprzewodową komunikację z urządzeniem za pomocą smartfona z aplikacją Belimo Assistant 2.
• Gniazdo serwisowe: Pozwala na przewodowe połączenie z przyrządami serwisowymi.
