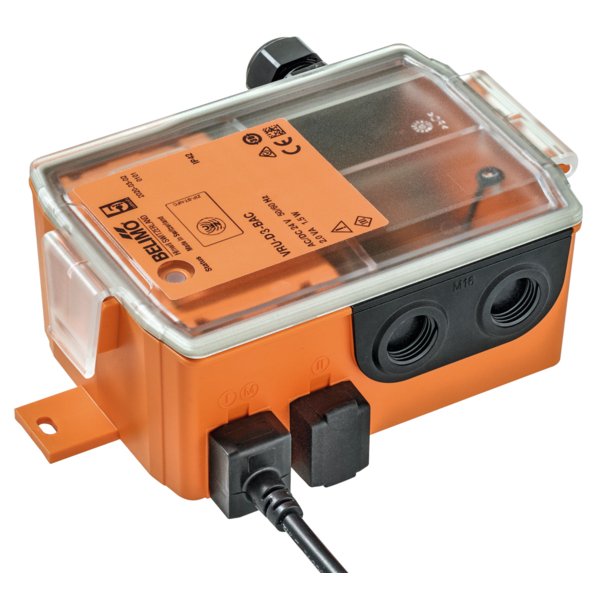

VRU-M1-BAC
VAV-Universal, modułowe urządzenie sterujące ze zintegrowanym czujnikiem Δp do zanieczyszczonych czynników. Możliwość połączenia z siłownikiem do przepustnic optymalnie pasującym do danego zastosowania VAV/z utrzymywaniem ciśnienia w kanale. Obszar zastosowań: wyposażenie instalacji budynkowych, instalacje grzewcze, wentylacyjne i klimatyzacyjne
Kod produktu: VRU-M1-BAC
| Napięcie zasilania: | 24 V |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP42 |
Modułowy sterownik uniwersalny VAV VRU-M1-BAC
Uniwersalny sterownik modułowy VRU-M1-BAC to zaawansowane rozwiązanie przeznaczone do regulacji w systemach VAV oraz do utrzymywania stałego ciśnienia w kanałach wentylacyjnych. Dzięki zintegrowanemu czujnikowi różnicy ciśnień (Δp), urządzenie skutecznie pracuje nawet w obecności zanieczyszczonych czynników, co czyni je idealnym wyborem dla nowoczesnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach. Jego modułowa konstrukcja umożliwia elastyczne połączenie z optymalnie dobranym siłownikiem przepustnicy, co gwarantuje precyzyjne działanie.
Kluczowe cechy produktu
- Wszechstronne zastosowanie w systemach o zmiennym (VAV) i stałym (CAV) przepływie powietrza oraz do regulacji ciśnienia w kanałach, zarówno w strefach komfortu, jak i w środowiskach z zanieczyszczonym powietrzem.
- Wyposażony w precyzyjny, statyczny czujnik membranowy Belimo M1, pracujący w zakresie ciśnienia różnicowego od 0 do 600 Pa.
- Kompatybilność z siłownikami z serii ...-VST, co pozwala na dobór odpowiedniego modelu do każdego zastosowania.
- Elastyczne opcje sterowania: analogowe (sygnał 0/2...10 V), hybrydowe oraz cyfrowe poprzez popularne interfejsy komunikacyjne, takie jak BACnet MS/TP, Modbus RTU i Belimo MP-Bus.
- Zdolność do przetwarzania sygnałów z podłączonych zewnętrznych czujników.
- Uproszczona konfiguracja i serwisowanie dzięki wbudowanemu gniazdu serwisowemu oraz bezprzewodowemu interfejsowi NFC.
Wszechstronne możliwości regulacji
Regulator VRU-M1-BAC znajduje zastosowanie w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne, a także we wrażliwych obszarach roboczych, np. w szpitalach czy pomieszczeniach czystych (clean room). Zintegrowany, bezobsługowy czujnik ciśnienia różnicowego M1 gwarantuje niezawodny pomiar nawet przy bardzo małych przepływach objętościowych.
Regulacja zmiennego przepływu powietrza (VAV)
Urządzenie pozwala na energooszczędną klimatyzację poszczególnych stref poprzez regulację przepływu powietrza w zakresie od V'min do V'max. Ilość dostarczanego powietrza jest dostosowywana w sposób ciągły na podstawie sygnału z zewnętrznego regulatora, np. czujnika temperatury w pomieszczeniu lub stężenia CO₂.
Regulacja stałego przepływu powietrza (CAV)
W trybie pracy ze stałym przepływem objętościowym, sterownik umożliwia utrzymanie zdefiniowanego natężenia przepływu. W razie potrzeby można zaimplementować sterowanie stopniowe z predefiniowanymi progami przełączania (np. ZAMKNIĘTE / Min / Maks / OTWARTE).
Kontrola ciśnienia w kanale (STP)
VRU-M1-BAC może być wykorzystywany do precyzyjnej regulacji ciśnienia w kanale lub przewodzie wentylacyjnym. Sterowanie może odbywać się skokowo (za pomocą zestyków przełącznych) lub w sposób płynny, na podstawie ciągłego sygnału sterującego (analogowego lub z szyny komunikacyjnej).
Elastyczna integracja z systemami automatyki
Dzięki funkcji "multibus", regulatory VRU-M1-BAC można łatwo zintegrować z istniejącą szyną komunikacyjną. Wyboru protokołu (BACnet MS/TP, Modbus RTU lub Belimo MP-Bus) dokonuje się w prosty sposób za pomocą aplikacji Belimo Assistant 2. Dostępny jest również tryb hybrydowy, który łączy komunikację po szynie ze sterowaniem analogowym, oferując jeszcze większą elastyczność.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Moc znamionowa: | 2 VA plus podłączony siłownik VST |
| Prąd rozruchowy (Imax): | 20,0 A @ 5 ms, łącznie z siłownikiem |
| Przyłącze zasilania / sterowania: | Zaciski 2.5 mm² |
| Wejście czujnika S1: | Przyłącze zewnętrznego czujnika (pasywnego / aktywnego / przełącznika) |
| Przyłącze siłownika (I) (M): | 24 V AC/DC, przyłącze PP do siłownika VST |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | 0...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA (Opcje: objętość / Δp / położenie) |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V (Punkt początkowy 0...8 V, Punkt końcowy 2...10 V) |
| Sterowanie ręczne Silnik z1: | zatrzymany / przepustnica OTWARTA (AC/DC 24 V) |
| Sterowanie ręczne Przepustnica z2: | ZAMKNIĘTA / MAX (AC/DC 24 V) |
| Konfiguracja: | przy użyciu Belimo Assistant 2 |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo M1, statyczny czujnik membranowy |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...600 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±7 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu do pomiaru objętościowego natężenia przepływu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Nypel o średnicy 5,3 mm do węża ciśnieniowego o średnicy wewnętrznej 5 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Klasa ochronności UL: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| UL 2043 Compliant: | Suitable for use in air plenums per Section 300.22(C) of the NEC and Section 602 of the IMC |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.33 kg |
| Cechy produktu | |
| Opis produktu: | VAV-Universal, modułowe urządzenie sterujące ze zintegrowanym czujnikiem Δp do zanieczyszczonych czynników. Możliwość połączenia z siłownikiem do przepustnic optymalnie pasującym do danego zastosowania VAV/z utrzymywaniem ciśnienia w kanale. Obszar zastosowań: wyposażenie instalacji budynkowych, instalacje grzewcze, wentylacyjne i klimatyzacyjne |
| Zastosowanie: | Regulator VAV-Universal VRU-M1-BAC jest używany w strefie komfortu oraz we wrażliwych strefach roboczych z zanieczyszczonymi czynnikami do niezależnej od ciśnienia regulacji aparatów VAV, rejestrowania przepływu objętościowego lub regulacji ciśnienia w kanałach. Opis jest zawarty w Bibliotece aplikacji. |
| Pomiar ciśnienia: | Zintegrowany czujnik ciśnienia różnicowego M1 jest odpowiedni także bardzo małych przepływów objętościowych. Bezobsługowy czujnik pozwala na szerokie stosowanie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych w strefie komfortu: budynkach mieszkalnych, biurach, hotelach itd., oraz we wrażliwych obszarach roboczych: salach szpitalnych, pomieszczeniach czystych (clean room) itd. |
| Siłowniki: | Do różnych zastosowań i przepustnic o różnej konstrukcji są dostępne różne warianty siłowników o czasie ruchu z zakresu 2,5...120 s. |
| Funkcje regulacyjne: | Przepływ objętościowy (VAV/CAV), ciśnienie w kanałach (STP) lub regulacja położenia (otwarta pętla) |
| Zastosowanie do instalacji ze zmiennym przepływem powietrza (VAV) | |
| Opis: | Regulacja zmiennego przepływu powietrza w zakresie V'min–V'max, w zależności od zapotrzebowania sygnalizowanego przy użyciu ciągłej zmiennej wiodącej (analogowo lub po szynie), np. temperatury w pomieszczeniu lub regulatora stężenia CO₂ do energooszczędnej klimatyzacji poszczególnych pomieszczeń lub stref. |
| V'nom, Δp przy V'nom: | Parametry kalibracji odpowiednie do zastosowanego aparatu VAV lub czujnika ciśnienia różnicowego (Zakres nastawy Δp przy V'nom: 38...500 Pa) |
| V'max (Maks): | Maksymalny roboczy przepływ objętościowy, regulowany w zakresie 20...100% V'nom |
| V'min (Min): | Minimalny roboczy przepływ objętościowy, regulowany w zakresie 0...100% V'nom |
| Zastosowanie do instalacji ze stałym przepływem objętościowym (CAV) | |
| Opis: | Regulacja stałego przepływu objętościowego. Jeśli to konieczne, można wdrożyć przełączanie stopniowe (progi przełączania) do zastosowań ze stałym natężeniem przepływu. |
| Stopnie: | ZAMKNIĘTE / Min / Maks / OTWARTE |
| Zastosowanie do pomiaru przepływu objętościowego | |
| Opis: | Pomiar przepływu objętościowego, np. celem podsumowania lub jako pomiar nastawy dla wspólnego modułu powietrza wywiewanego. Przetwornik, bez siłownika do przepustnic |
| V'nom, Δp @ V'nom: | Parametry kalibracji OEM, odpowiednie do urządzenia pomiarowego / czujnika ciśnienia różnicowego (Zakres nastawy Δp @ V'nom: 38...500 Pa) |
| Sterowanie położeniem (otwarta pętla regulacji) | |
| Opis: | Regulacja położenia do integracji VRU-..-BAC w zewnętrznym obwodzie regulacji VAV. Jednostka przetwornika i siłownika. |
| Maks.: | zakres: 20–100% zakresu obrotu |
| Min.: | zakres: 0–100% zakresu obrotu |
| Zastosowanie: ciśnienie w kanale (STP) | |
| Opis: | Regulacja ciśnienia w kanale lub przewodzie ze sterowaniem skokowym (zestyki przełączne): ZAMKNIJ / P'min / P'max lub zmienne określanie wartości Δp P'min...P'max przy użyciu ciągłej zmiennej regulującej (analogowo lub po szynie). Dolna granica regulacji (STP) 20 Pa (od wersji oprogramowania sprzętowego 1.04-xxxx, starsze wersje oprogramowania sprzętowego: 38 Pa) |
| P'nom: | Parametry kalibracji 38...600 Pa |
| P'max: | Maksymalne ciśnienie robocze, regulowane w zakresie P'min...100% P'nom |
| P'min: | Minimalne ciśnienie robocze, regulowane w zakresie 20 Pa...100% P'nom |
| Wentylacja sterowana zgodnie z potrzebami (DCV) | |
| Opis: | Wyjście sygnału zapotrzebowania (położenie przepustnicy) do nadrzędnego systemu automatyzacji – funkcja DCV. |
| Współpraca z szyną | |
| Opis: | Dzięki funkcji multibus VRU-...-BAC regulatory uniwersalne VAV można łatwo zintegrować z szyną komunikacyjną. Interfejs komunikacyjny dla systemu definiuje się przy użyciu aplikacji Belimo Assistant 2: BACnet MS/TP, Modbus RTU, szyna Belimo MP-Bus. Opcjonalnie dostępny jest tryb hybrydowy do BACnet MS/TP i Modbus RTU, podłączenie do szyny połączone ze sterowaniem analogowym. W trybie szyny można opcjonalnie podłączyć czujnik (0...10 V / pasywny), np. czujnik temperatury lub styk przełączający, w celu integracji w nadrzędnym systemie szyny. |
| Zastosowanie z szyną MP, tryb kompatybilności: standardowy / VRP-M | |
| Opis: | VRU-..-BAC bazuje na nowym modelu wartości data pool dla szyny Belimo MP. Jeśli VRU-..-BAC jest używany jako zamiennik VRP-M w istniejącym systemie szyny MP-Bus, w VRU-..-BAC można ustawić funkcję VRP-M przy użyciu parametrów trybu kompatybilności. Patrz instrukcje: VAV-Universal - istniejący system szyny MP-Bus: zamiana VRP-M na VRU-..-BAC. |
| Ustawienia robocze | |
| Funkcje regulacyjne: | Przepływ objętościowy (zmienny przepływ powietrza / stały przepływ powietrza), ciśnienie w kanałach (STP – dolna granica regulacji 20 Pa) lub regulacja położenia (otwarta pętla) |
| Ustawienia robocze (parametry): | Min./Maks./Wartość nominalna |
