SH230ASR100

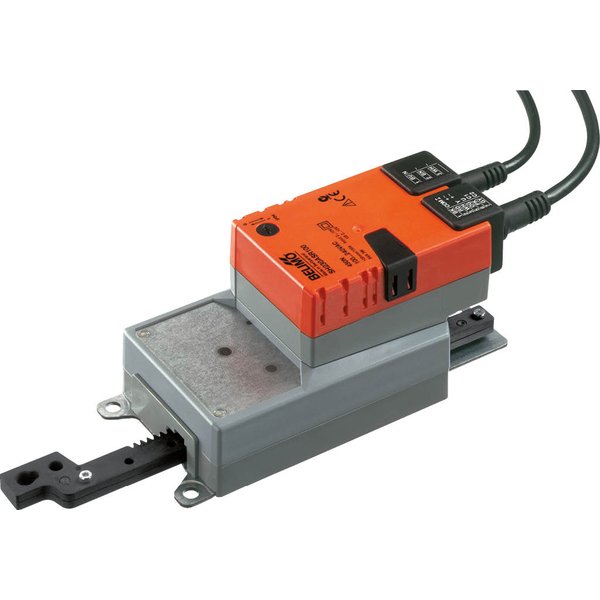

Analogowy siłownik liniowy SH230ASR100

Siłownik liniowy SH230ASR100 to analogowe urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach wentylacyjnych i klimatyzacyjnych. Oferuje siłę przesuwu 450 N i jest przeznaczony do obsługi przepustnic o powierzchni do około 3 m². Urządzenie pracuje przy napięciu znamionowym AC 100...240 V i posiada stały skok o maksymalnej długości 100 mm.

Główne cechy i funkcje

• Precyzyjne sterowanie analogowe: Siłownik jest sterowany za pomocą standardowego sygnału 2-10 V. Dodatkowo, generuje sygnał zwrotny w tym samym zakresie (2-10 V), który informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi siłownikami.
• Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji końcowej.
• Możliwość obsługi ręcznej: Wbudowany przycisk pozwala na ręczne przestawienie pozycji siłownika. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
• Prosty montaż: Siłownik można zamontować bezpośrednio na elemencie instalacji wentylacyjnej przy pomocy dołączonych śrub.
• Wybór kierunku pracy: Kierunek ruchu siłownika można łatwo zmienić za pomocą przełącznika, dostosowując go do potrzeb konkretnej instalacji.
• Możliwość pracy równoległej: Kilka siłowników może być podłączonych równolegle, co należy zweryfikować z danymi eksploatacyjnymi.

Zastosowanie i montaż

Model SH230ASR100 jest dedykowany do zastosowań w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Jego konstrukcja pozwala na montaż bezpośredni na obudowie przepustnicy lub zaworu.

W przypadku występowania sił poprzecznych, zaleca się użycie dedykowanych akcesoriów, takich jak zamocowanie obrotowe (Z-DS1) oraz łącznik (Z-KS1), aby zapewnić prawidłową i długotrwałą pracę urządzenia. Akcesoria te kompensują niedoskonałości montażowe, a maksymalny dopuszczalny kąt wychylenia wynosi 10°.

Dostępne akcesoria (sprzedawane oddzielnie)

Do siłownika dostępne są następujące akcesoria, które rozszerzają jego funkcjonalność:

• Akcesoria elektryczne:
  • Przetwornik sygnału Z-UIC
  • Pozycjonery do montażu ściennego, do wbudowania lub panelu przedniego (SGA24, SGE24, SGF24, CRP24-B1)
• Akcesoria mechaniczne:
  • Zestaw ogranicznika skoku Z-AS1
  • Zamocowanie obrotowe Z-DS1 do kompensacji sił poprzecznych
  • Łącznik M8 Z-KS1
