SH230ASR200

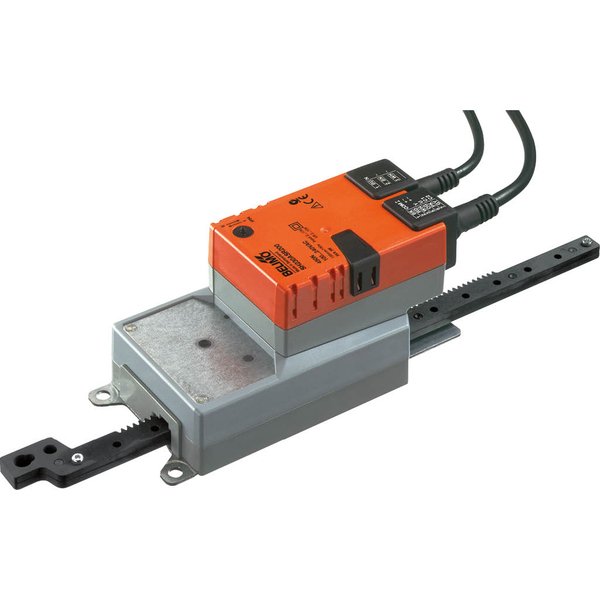

Siłownik liniowy SH230ASR200 Belimo, 230 V AC, 450 Nm 4, sterowanie analogowe (2...10 V DC), skok 200 mm, kabel połączeniowy
Producent: Belimo
Kod produktu: SH230ASR200
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Analogowy siłownik liniowy SH230ASR200
Siłownik liniowy przeznaczony do sterowania przepustnicami powietrza oraz zaworami suwakowymi w systemach wentylacyjnych i klimatyzacyjnych budynków. Idealnie nadaje się do przepustnic o powierzchni dochodzącej do 3 m².
- Siła przesuwu: 450 N
- Napięcie zasilania: AC 100...240 V
- Sygnał sterujący: analogowy 2...10 V
- Sygnał zwrotny: 2...10 V
- Maksymalny skok: 200 mm (ustawienie stałe)
Główne cechy produktu
- Precyzyjne sterowanie analogowe: Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V DC, co pozwala na dokładne pozycjonowanie. Wbudowany sygnał sprzężenia zwrotnego U (2...10 V) informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi urządzeniami.
- Prosty montaż bezpośredni: Urządzenie można łatwo przymocować bezpośrednio do instalacji wentylacyjnej za pomocą dołączonych śrub, co znacznie upraszcza proces instalacji.
- Możliwość ręcznej obsługi: Wbudowany przycisk pozwala na ręczne przestawienie siłownika. Przekładnia pozostaje wysprzęglona na czas wciśnięcia przycisku, z opcją jego zablokowania w tej pozycji.
- Niezawodność i bezpieczeństwo: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji końcowej.
Montaż i zastosowanie
Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż jest elastyczny i można go dostosować do warunków pracy:
- Aplikacje bez sił poprzecznych: Siłownik można zamocować bezpośrednio do obudowy, a jego głowicę połączyć z ruchomym elementem, takim jak klapa przepustnicy.
- Aplikacje z siłami poprzecznymi: W celu kompensacji sił poprzecznych zaleca się stosowanie dostępnych jako akcesoria zamocowań obrotowych oraz łączników. Zapewniają one prawidłową pracę i chronią mechanizm siłownika.
Istnieje możliwość równoległego podłączenia kilku siłowników, należy jednak sprawdzić dane dotyczące ich eksploatacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 450 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 200 mm, stałe ustawienie |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 4 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.3 kg |
