SH24A-MP100
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

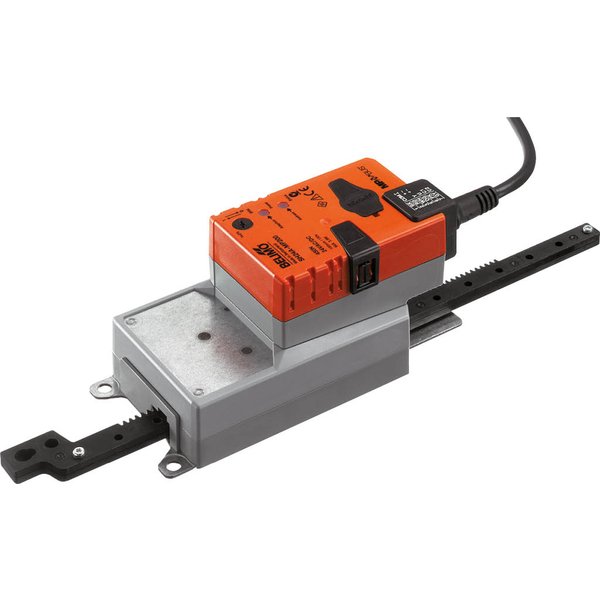

Siłownik liniowy SH24A-MP100 z interfejsem komunikacyjnym
Siłownik liniowy SH24A-MP100 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w instalacjach wentylacyjnych i klimatyzacyjnych. Został zaprojektowany do obsługi przepustnic o powierzchni do około 3 m², oferując siłę przesuwu na poziomie 450 N. Urządzenie zasilane jest napięciem AC/DC 24 V, co zapewnia elastyczność w zastosowaniach.
Kluczowe cechy produktu
- Wszechstronne sterowanie: Możliwość sterowania analogowego sygnałem 2...10 V oraz komunikacji cyfrowej poprzez interfejs MP-Bus firmy Belimo.
- Precyzyjna regulacja skoku: Maksymalny skok siłownika wynosi 100 mm, z możliwością jego regulacji mechanicznej w krokach co 20 mm.
- Sygnał zwrotny: Urządzenie dostarcza sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu elementu wykonawczego.
- Współpraca z czujnikami: Siłownik może przetwarzać sygnały z podłączonych czujników pasywnych, aktywnych lub zestyków, pełniąc funkcję konwertera analogowo-cyfrowego w systemie MP-Bus.
- Prosta instalacja: Łatwy montaż bezpośredni na kanale wentylacyjnym za pomocą dostarczonych śrub.
Tryby pracy i komunikacja
Siłownik może pracować w trybie konwencjonalnym, gdzie jest sterowany standardowym sygnałem napięciowym, lub w trybie komunikacji z szyną MP-Bus. W tym drugim przypadku odbiera cyfrowe sygnały nastawcze od regulatora nadrzędnego, a zacisk sygnału zwrotnego U pełni funkcję interfejsu komunikacyjnego.
Niezawodność i bezpieczeństwo działania
Siłownik jest wyposażony w elektroniczne zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Po pierwszym podłączeniu zasilania urządzenie przeprowadza automatyczną synchronizację, a funkcja adaptacji zakresu położeń może być uruchomiona w dowolnym momencie za pomocą przycisku.
Przestawianie ręczne i konfiguracja
Ręczna zmiana położenia jest możliwa po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię i wyłącza silnik. Przycisk można zablokować, co ułatwia prace serwisowe. Ustawienia fabryczne są dostosowane do większości typowych zastosowań, jednak poszczególne parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 450 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 100 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 150...600 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Siła nacisku |
450 N |
|
Skok |
Może być wybierany, 0 – 300 mm |
|
Czas ruchu - silnik
|
150 s dla 100 mm, stały (ustawienie fabryczne) |
|
Kierunek ruchu |
Może być wybierany przełącznikiem |
|
Sterowanie |
0 – 10 V DC (ustawienie fabryczne) |
|
Zakres roboczy |
2 – 10 V DC (ustawienie fabryczne) |
|
Sygnał sprzężenia zwrotnego |
2 – 10 V DC (ustawienie fabryczne) |
|
Ręczne przestawianie |
Przy użyciu przycisku |
|
Ograniczenie skoku |
Mechaniczne lub elektryczne |
|
Połączenia |
Kabel PCV 1 m |
|
Kategoria ochronna obudowy |
IP54 |
