SH24A-MP200
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

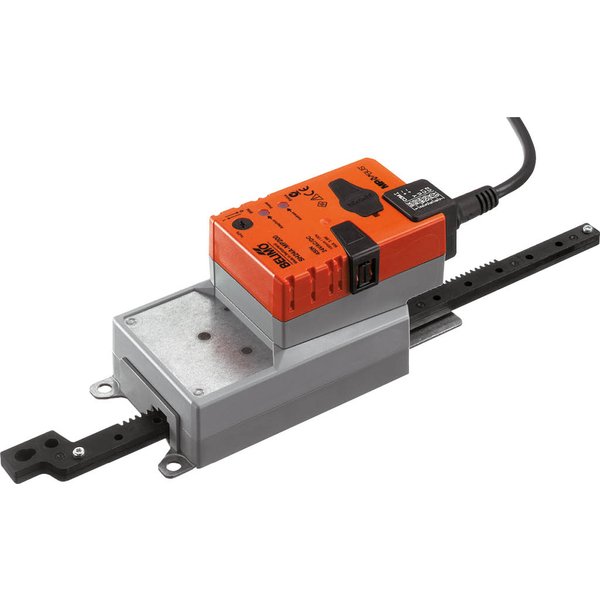

Siłownik liniowy SH24A-MP200 z interfejsem komunikacyjnym
Siłownik liniowy SH24A-MP200 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami oraz zaworami suwakowymi odcinającymi w nowoczesnych instalacjach budynkowych. Jest idealnym rozwiązaniem do obsługi przepustnic powietrza o powierzchni dochodzącej do 3 m², oferując siłę przesuwu na poziomie 450 N.
Elastyczne Sterowanie i Komunikacja
Urządzenie oferuje wszechstronne możliwości sterowania. Może być obsługiwane za pomocą standardowego sygnału analogowego 2...10 V, a także w pełni cyfrowo poprzez interfejs komunikacyjny Belimo MP-Bus. Daje to możliwość łatwej integracji z nadrzędnymi systemami zarządzania budynkiem. Dodatkowo, siłownik dostarcza sygnał sprzężenia zwrotnego (2...10 V), który informuje o aktualnym położeniu.
Integracja z Czujnikami
Dzięki funkcji przetwarzania sygnałów z czujników, siłownik może pełnić rolę przetwornika analogowo-cyfrowego. Umożliwia to bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku) i przesyłanie jego odczytów przez szynę MP-Bus do systemu sterowania, co upraszcza instalację i redukuje koszty.
Niezawodność i Prosta Obsługa
- Wysoka niezawodność: Wbudowane zabezpieczenie przed przeciążeniem eliminuje potrzebę stosowania wyłączników krańcowych. Siłownik automatycznie zatrzymuje się po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
- Ręczne przestawianie: Funkcja ręcznego przestawiania za pomocą przycisku, z opcją jego zablokowania, pozwala na łatwą i szybką obsługę serwisową bez konieczności podłączania zasilania.
- Regulowany skok: Mechaniczny skok siłownika jest regulowany w maksymalnym zakresie do 200 mm, z możliwością jego ograniczania co 20 mm. Pozwala to na precyzyjne dopasowanie do wymagań konkretnej instalacji.
- Łatwy montaż: Siłownik jest przystosowany do prostego montażu bezpośredniego na elemencie instalacji wentylacyjnej.
Inteligentna Konfiguracja i Adaptacja
Siłownik jest urządzeniem w pełni konfigurowalnym, a jego fabryczne ustawienia są dostosowane do większości typowych zastosowań. Za pomocą aplikacji Belimo Assistant 2 można modyfikować poszczególne parametry pracy. Urządzenie posiada również funkcję automatycznej adaptacji i synchronizacji, która po uruchomieniu wykrywa mechaniczne ograniczniki i samodzielnie dostosowuje do nich swój zakres pracy, gwarantując optymalne działanie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 450 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 200 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 150...600 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
