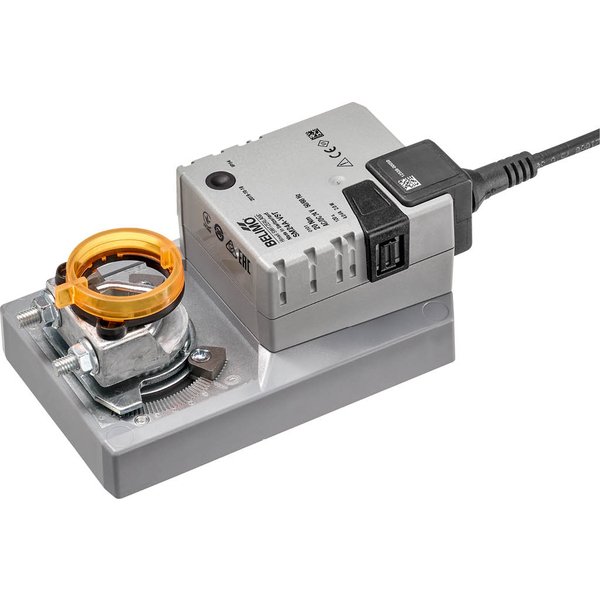

SM24A-VST

Siłownik obrotowy do VRU, 20 Nm, AC/DC 24 V, 120 s, IP54

Kod produktu: SM24A-VST

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Z interfejsem komunikacyjnym
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Uniwersalny siłownik do systemów VAV i CAV

Siłownik obrotowy SM24A-VST to gotowe do podłączenia rozwiązanie, stworzone z myślą o zastosowaniu w aparatach VAV (o zmiennym przepływie powietrza) oraz CAV (o stałym przepływie powietrza), które są kluczowym elementem wyposażenia technicznego nowoczesnych budynków. Urządzenie jest przeznaczone do sterowania przepustnicami powietrza, których powierzchnia sięga około 4 m².

Kluczowe właściwości produktu:

Wysoki moment obrotowy: Silnik generuje moment obrotowy na poziomie 20 Nm, co gwarantuje skuteczne i pewne działanie.
Uniwersalne zasilanie: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V, co ułatwia jego integrację z istniejącymi systemami.
Interfejs komunikacyjny: Sterowanie siłownikiem odbywa się za pośrednictwem interfejsu komunikacyjnego PP.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Ręczne przestawianie: Siłownik wyposażono w przycisk umożliwiający ręczną zmianę położenia, z dodatkową opcją jego zablokowania.
Wskaźnik położenia: W zestawie znajduje się podłączany, mechaniczny wskaźnik, który pozwala na łatwą wizualną kontrolę aktualnego położenia przepustnicy.
Wysoki stopień ochrony: Obudowa o klasie ochronności IP54 zapewnia skuteczną ochronę przed pyłem i wodą.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Kabel 0.5 m ze złączem wtykowym VST
Praca równoległa:	Nie
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany kierunek ruchu:	Dla VRU-..-BAC z aplikacją Belimo Assistant
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	120 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Różne dopasowania zakresu położeń:	Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant
Mechanical interface:	Zacisk uniwersalny 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.91 kg
