SM230ASR

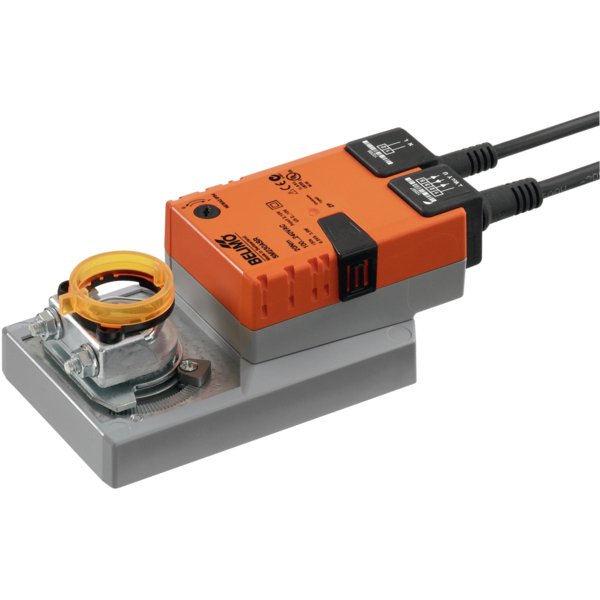

Siłownik SM230ASR Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie analogowe (2...10 V DC), kabel połączeniowy
Producent: Belimo
Kod produktu: SM230ASR
| Moment obrotowy Nm : | 20 Nm |
| Napięcie zasilania : | AC 100...240 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania : | Kabel 1 m, 2x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 24 V DC ±30%, maks. 10 mA |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Kąt obrotu : | Maks. 95° |
Siłownik do przepustnic SM230ASR Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.
| Moment obrotowy Nm : | 20 Nm |
| Napięcie zasilania : | AC 100...240 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania : | Kabel 1 m, 2x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 24 V DC ±30%, maks. 10 mA |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 85...265 V |
| Pobór mocy podczas pracy : | 3.5 W |
| Pobór mocy w stanie spoczynku : | 1W |
| Moc znamionowa : | 6.5 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Przyłącze sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Pobór mocy - praca : | 3.5 W |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem 0/1 |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Poziom mocy akustycznej – silnik : | 45 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Impedancja wejściowa : | 100 kΩ |
| Uwaga dotycząca napięcia pomiarowego : | Maks. 1 mA U |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca kierunku ruchu : | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
| Bezpieczeństwo | |
| Klasa ochronności UL : | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 |
| Odporność na impulsy napięciowe - : | 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Masa | |
| Masa : | 1.2 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | SM230ASR |
| Kategoria dokumentu : | bezobsługowy |
| Odporność na impulsy napięciowe - zasilanie : | 2.5 kV Odporność na impulsy napięciowe - sterowanie 0.8 kV |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie 2.5 kV |
Akcesoria mechaniczne
AH-20
Dźwignia do osi siłownika AH-20 Belimo, stal ocynkowana, standardowy zacisk montażowy (odwracany), szczelina szerokości 8,2 mm
AV12-25-I
Przedłużenie osi Belimo AV12-25-I, długość 250 mm, do osi o średnicy 12...25 mm INOX, średnica przedłużenia 20 mm
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
K-ENSA
Zacisk montażowy K-ENSA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A, NM..A oraz SM..A, jednostronny, opakowanie 20 szt.
K-ENSA-I
Zacisk montażowy K-ENSA Belimo do osi ze stali nierdzewnej, zakres regulacji zacisku 8...26 mm, zastosowanie z SM..A, jednostronny, opakowanie 20 szt.
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
ZG-SMA
Zestaw montażowy do łączenia z siłownikiem ZG-SMA Belimo, do montażu płaskiego, do stosowania z NKQ..A, SM..A, SMC..A i SMD..A
Akcesoria elektryczne
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
