SM230ASR-TP

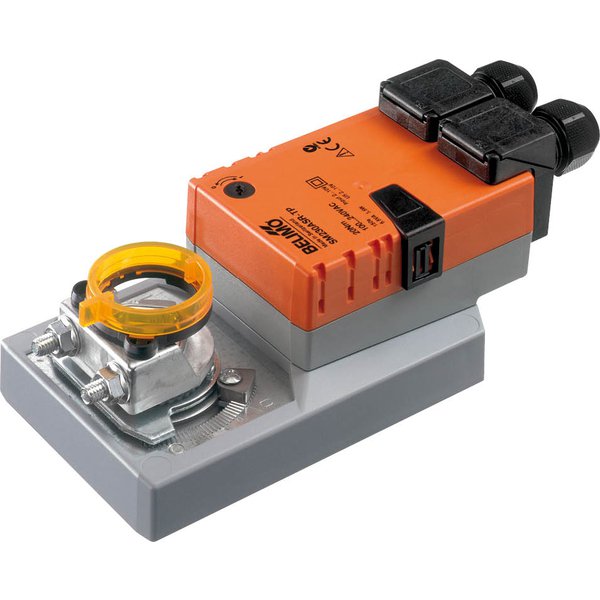

Siłownik SM230ASR-TP Belimo bez sprężyny, 230 V AC, 20 Nm, sterowanie analogowe (2...10 V DC), zaciski podłączeniowe
Producent:
Kod produktu: SM230ASR-TP
Zakres roboczy : AC 85...265 V
Pobór mocy podczas pracy : 3.5 W
Pobór mocy w stanie spoczynku : 1W

Siłownik do przepustnic SM230ASR-TP Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.

Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 85...265 V
Pobór mocy podczas pracy : 3.5 W
Pobór mocy w stanie spoczynku : 1W
Moc znamionowa : 6.5 VA
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Przyłącze zasilania : Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy)
Przyłącze sterowania : Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Pobór mocy - praca : 3.5 W
Napięcie znamionowe : AC 100...240 V
Dane funkcjonalne
Kierunek ruchu - silnik : możliwość wybierania przełącznikiem 0/1
Ręczne przestawianie : przyciskiem, z możliwością blokady
Kąt obrotu : Maks. 95°
Uwaga dotycząca kąta obrotu : możliwość zmniejszania po obu stronach przy
użyciu nastawialnych ograniczników
mechanicznych
Czas ruchu - silnik : 150 s / 90°
Poziom mocy akustycznej – silnik : 45 dB(A)
Mechanical interface : Odwracalny uniwersalny zacisk montażowy
10...20 mm
Wskaźnik położenia : Mechaniczny, podłączany
Zakres roboczy Y : 2...10 V
Impedancja wejściowa : 100 kΩ
Sygnał sprzężenia zwrotnego U : 2...10 V
Uwaga dotycząca napięcia pomiarowego : Maks. 1 mA U
Tolerancja pozycjonowania : ±5%
Uwaga dotycząca kierunku ruchu : Y = 0 V: At switch position 0 (ccw rotation) /
1 (cw rotation)
Styk pomocniczy : 24 V DC ±30%, maks. 10 mA
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Moment obrotowy - silnik : 20 Nm
Bezpieczeństwo
Klasa ochronności UL : II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 2
Enclosure : UL, typ obudowy 2
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania : Type 1
Odporność na impulsy napięciowe - : 0.8 kV
sterowanie
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Dyrektywa dotycząca urządzeń : Oznakowanie CE zgodnie z 2014/35/UE
niskonapięciowych
Klasa ochronności IEC/EN : II, Wzmocniona izolacja
Masa
Masa : 0.94 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Techniczna karta katalogowa : SM230ASR-TP
Kategoria dokumentu : bezobsługowy
Odporność na impulsy napięciowe - zasilanie : 2.5 kV Odporność na impulsy napięciowe - sterowanie 0.8 kV
UL Approval : cULus wg UL60730-1A, UL 60730-2-14 oraz
CAN/CSA E60730-1
Oznaczenie UL na siłowniku zależy od miejsca
produkcji, urządzenie w każdym przypadku
jest zgodne ze standardem UL
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 2.5 kV
Akcesoria mechaniczne
Akcesoria elektryczne
