LH24A-MF200-TP
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

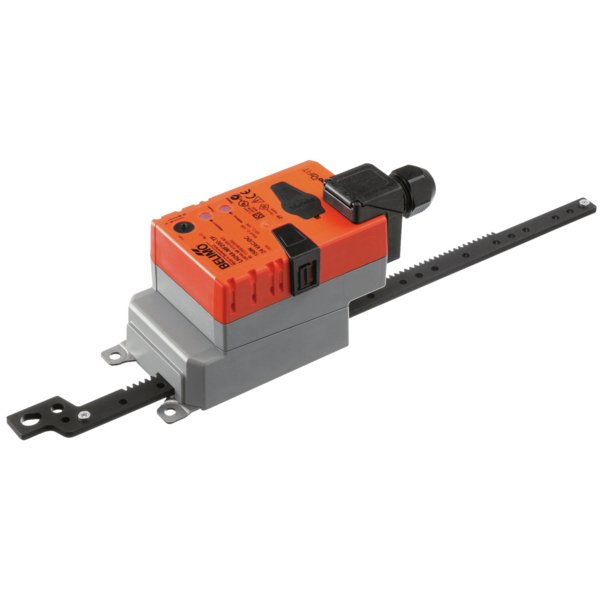

Siłownik liniowy LH24A-MF200-TP to wszechstronne urządzenie przeznaczone do precyzyjnej regulacji przepustnic i zasuw w instalacjach technicznych budynków. Jest idealnym rozwiązaniem do sterowania przepustnicami powietrza o powierzchni dochodzącej do 1 m². Siłownik zasilany jest napięciem AC/DC 24 V i generuje siłę nastawczą 150 N, zapewniając skuteczne i niezawodne działanie.
Kluczowe cechy i funkcje
Modulowane sterowanie i informacja zwrotna
Urządzenie jest sterowane za pomocą standardowego sygnału modulującego DC (0)2...10 V, co pozwala na precyzyjne ustawienie go w pozycji zadanej przez sygnał sterujący. Dodatkowo, siłownik dostarcza sygnał zwrotny o aktualnym położeniu (również w zakresie DC 2...10 V), który może być wykorzystany do monitorowania pozycji przepustnicy lub jako sygnał sterujący dla kolejnych siłowników w instalacji.
Możliwość parametryzacji i adaptacji
Chociaż ustawienia fabryczne siłownika są dostosowane do najczęstszych zastosowań, istnieje możliwość modyfikacji poszczególnych parametrów za pomocą narzędzi serwisowych Belimo (MFT-P lub ZTH EU). Urządzenie posiada funkcję adaptacji, która uruchamiana jest ręcznie lub automatycznie. Podczas tego procesu siłownik wykrywa mechaniczne ograniczniki krańcowe, dostosowując swój pełny zakres roboczy.
Prosty montaż i regulacja
Siłownik można zamontować bezpośrednio do aplikacji za pomocą dołączonych wkrętów. Głowica tłoczyska jest łączona z ruchomą częścią instalacji wentylacyjnej indywidualnie lub za pomocą dostarczonego łącznika Z-KS2. Długość skoku siłownika jest regulowana i może osiągnąć maksymalnie 200 mm, z możliwością jej ograniczania w krokach co 20 mm za pomocą mechanicznych ograniczników krańcowych.
Niezawodność i bezpieczeństwo działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego końca zakresu, co gwarantuje wysoką niezawodność funkcjonalną i długą żywotność.
Obsługa ręczna
Urządzenie wyposażono w przycisk do ręcznego sterowania. Jego naciśnięcie powoduje rozłączenie przekładni, co umożliwia manualne ustawienie siłownika w dowolnej pozycji. Przekładnia pozostaje rozłączona tak długo, jak przycisk jest wciśnięty lub zablokowany.
| Dane elektryczne | |
|---|---|
| Napięcie nominalne: | AC/DC 24 V |
| Częstotliwość napięcia nominalnego: | 50/60 Hz |
| Zakres napięcia nominalnego: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy podczas pracy: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Pobór mocy do wymiarowania przewodów: | 5 VA |
| Podłączenie zasilania / sterowania: | Zaciski 4 mm² (przewód Ø 4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (zwrócić uwagę na dane dotyczące mocy) |
| Dane funkcjonalne | |
| Siła działania silnika: | Min. 150 N |
| Modyfikowalna siła działania: | zredukowana o 25%, 50%, 75% |
| Sygnał pozycjonujący Y: | DC 0...10 V |
| Uwaga dot. sygnału pozycjonującego Y: | Impedancja wejściowa 100 kΩ |
| Zmienny sygnał sterujący Y: | Otwórz-zamknij 3-punktowy (tylko AC) Modulowany (DC 0...32 V) |
| Zakres roboczy Y: | DC 2...10 V |
| Zmienny zakres roboczy Y: | Punkt początkowy DC 0.5...30 V Punkt końcowy DC 2.5...32 V |
| Sprzężenie zwrotne położenia U: | DC 2...10 V |
| Uwaga dot. sprzężenia zwrotnego położenia U: | Maks. 0.5 mA |
| Zmienne sprzężenie zwrotne położenia U: | Punkt początkowy DC 0.5...8 V Punkt końcowy DC 2.5...10 V |
| Dokładność pozycjonowania: | ±5% |
| Kierunek ruchu silnika: | Możliwość wyboru za pomocą przełącznika |
| Uwaga dot. kierunku ruchu: | Y = 0 V: z przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Zmienny kierunek ruchu: | Elektronicznie odwracalny |
| Sterowanie ręczne: | Za pomocą przycisku, z możliwością blokady |
| Długość skoku: | Maks. 200 mm, regulowana w krokach co 20 mm |
| Ograniczenie skoku: | Możliwość ograniczenia po obu stronach za pomocą mechanicznych ograniczników krańcowych |
| Czas przebiegu silnika: | 150 s / 100 mm |
| Zmienny czas przebiegu silnika: | 70...270 s / 100 mm |
| Poziom mocy akustycznej silnika: | 45 dB(A) |
| Bezpieczeństwo | |
| Klasa ochrony IEC/EN: | III Bezpieczne bardzo niskie napięcie |
| Klasa ochrony UL: | UL Class 2 Supply |
| Stopień ochrony IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2, UL Enclosure Type 2 |
| EMC: | CE zgodnie z 2014/30/UE |
| Certyfikacja IEC/EN: | IEC/EN 60730-1 i IEC/EN 60730-2-14 |
| Certyfikacja UL: | cULus zgodnie z UL 60730-1A, UL 60730-2-14 i CAN/CSA E60730-1:02 |
| Tryb pracy: | Typ 1 |
| Znamionowe napięcie udarowe zasilania / sterowania: | 0.8 kV |
| Stopień zanieczyszczenia sterowania: | 3 |
| Temperatura otoczenia: | -30...50°C |
| Temperatura przechowywania: | -40...80°C |
| Wilgotność otoczenia: | 95% wilg. wzgl., bez kondensacji |
| Konserwacja: | Nie wymaga konserwacji |
| Waga | |
| Waga: | 0.49 kg |
| Siła nacisku |
150 N |
|
Skok |
Może być wybierany, 0 – 300 mm |
|
Kierunek ruchu |
Może być wybierany przełącznikiem |
|
Sterowanie |
0 – 10 V DC (ustawienie fabryczne) |
| Zakres roboczy |
2 – 10 V DC (ustawienie fabryczne) |
| Sygnał sprzężenia zwrotnego | 2 – 10 V DC (ustawienie fabryczne) |
|
Ręczne przestawianie |
Przy użyciu przycisku |
|
Ograniczenie skoku |
Mechaniczne lub elektryczne |
|
Kategoria ochronna obudowy |
IP54 |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
