LH24A-MP100

Producent: Belimo

Kod produktu: LH24A-MP100

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Połączenie kształtowe
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

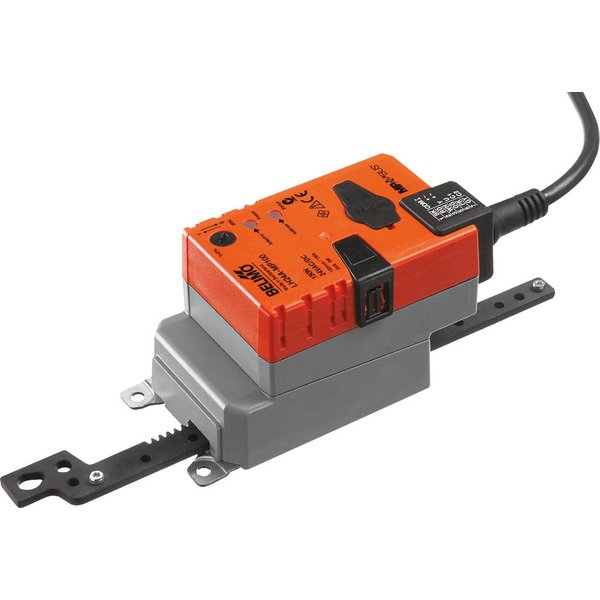

Siłownik liniowy LH24A-MP100 z interfejsem komunikacyjnym

Siłownik liniowy LH24A-MP100 to nowoczesne urządzenie z interfejsem komunikacyjnym, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza (o powierzchni do ok. 1 m²) oraz zaworami suwakowymi w instalacjach HVAC. Dzięki sile przesuwu 150 N i zasilaniu napięciem AC/DC 24 V, zapewnia niezawodną pracę w systemach automatyki budynkowej.

Kluczowe cechy i funkcje

Elastyczne sterowanie
Urządzenie może pracować w trybie konwencjonalnym, sterowane standardowym sygnałem analogowym 2...10 V, lub w trybie komunikacyjnym, odbierając cyfrowe sygnały z nadrzędnego regulatora poprzez szynę Belimo MP-Bus. Daje to szerokie możliwości integracji z różnymi systemami zarządzania budynkiem.
Przetwarzanie sygnałów z czujników
Istnieje możliwość podłączenia zewnętrznego czujnika (pasywnego, aktywnego lub zestyku). W trybie komunikacji MP-Bus siłownik pełni funkcję przetwornika analogowo-cyfrowego, przesyłając odczyty z czujnika do systemu nadrzędnego.
Możliwość konfiguracji
Siłownik posiada fabryczne ustawienia dostosowane do typowych zastosowań, jednak poszczególne parametry pracy można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując urządzenie do specyficznych wymagań instalacji.
Prosty montaż
Montaż siłownika jest uproszczony dzięki możliwości bezpośredniego przykręcenia go do instalacji wentylacyjnej za pomocą dołączonych śrub.
Obsługa ręczna
Urządzenie wyposażono w przycisk do ręcznego przestawiania. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną zmianę pozycji. Przycisk można zablokować w pozycji wciśniętej.
Regulowany skok
Maksymalny skok siłownika wynosi 100 mm. Można go w prosty sposób ograniczać mechanicznie co 20 mm, co pozwala na precyzyjne dopasowanie zakresu pracy do wymagań danej aplikacji.
Wysoka niezawodność
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.
Inteligentna adaptacja i synchronizacja
Po pierwszym uruchomieniu siłownik automatycznie przeprowadza proces synchronizacji. Funkcja adaptacji, uruchamiana przyciskiem lub poprzez aplikację, pozwala na wykrycie mechanicznych ograniczników i dopasowanie całego zakresu pracy. Synchronizacja jest również wykonywana automatycznie po użyciu przycisku przestawiania ręcznego.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.3 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	150 N
Siła przesuwu obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	Maks. 100 mm, regulacja z krokiem 20 mm
Ograniczenie skoku:	możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 100 mm
Regulowany czas ruchu:	70...270 s / 100 mm
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.53 kg

Przyrządy serwisowe

MFT-C

MFT-P

Akcesoria mechaniczne

Z-AS2

Z-DS1

Z-KS2

Akcesoria elektryczne

CRP24-B1

SGA24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
