LH24A-MP100-TP

Producent: Belimo

Kod produktu: LH24A-MP100-TP

Rodzaj ruchu:	Liniowy
Moment obrotowy:	Brak danych
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Połączenie kształtowe
Styk pomocniczy:	Brak danych
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

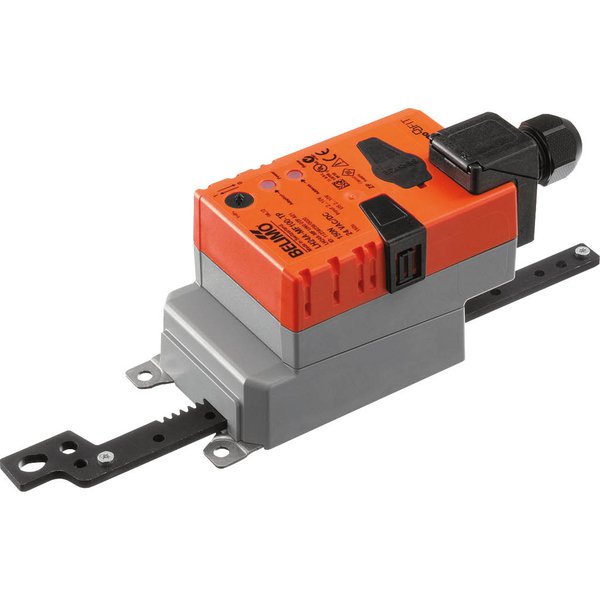

Siłownik liniowy LH24A-MP100-TP z interfejsem komunikacyjnym

Siłownik liniowy LH24A-MP100-TP to wszechstronne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami oraz zaworami suwakowymi w systemach wentylacyjnych i klimatyzacyjnych budynków. Został zaprojektowany do pracy z przepustnicami powietrza o powierzchni do około 1 m².

Kluczowe cechy i funkcje

Siła i skok: Urządzenie generuje siłę przesuwu 150 N i oferuje maksymalny skok 100 mm, który można regulować skokowo co 20 mm za pomocą mechanicznych ograniczników.
Elastyczne sterowanie: Siłownik może być sterowany w trybie konwencjonalnym za pomocą sygnału analogowego DC 2...10 V lub cyfrowo poprzez magistralę komunikacyjną Belimo MP-Bus, co pozwala na integrację z nowoczesnymi systemami automatyki budynkowej.
Sygnał zwrotny: W trybie analogowym siłownik dostarcza sygnał sprzężenia zwrotnego 2...10 V, który precyzyjnie informuje o aktualnym położeniu przepustnicy i może służyć jako sygnał sterujący dla innych urządzeń.
Integracja z czujnikami: Dzięki komunikacji MP-Bus siłownik może pełnić funkcję przetwornika A/C, przesyłając sygnały z podłączonych czujników (pasywnych, aktywnych lub styków) do systemu nadrzędnego.
Niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Łatwa obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie mechanizmu. Przekładnia pozostaje wysprzęglona na czas wciśnięcia przycisku, który można dodatkowo zablokować w tej pozycji.
Prosty montaż: Siłownik można zamontować bezpośrednio w systemie wentylacyjnym przy użyciu dołączonych śrub.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, parametry pracy siłownika można dostosować do specyficznych wymagań instalacji przy użyciu aplikacji Belimo Assistant 2.
Automatyczna adaptacja: Po pierwszym uruchomieniu lub po ręcznej aktywacji siłownik przeprowadza proces synchronizacji, wykrywając położenie ograniczników mechanicznych i dostosowując do nich swój zakres pracy.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.2 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	150 N
Siła przesuwu obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	100 mm
Skok (regulacja):	Maks. 100 mm, regulacja z krokiem 20 mm
Ograniczenie skoku:	możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 100 mm
Regulowany czas ruchu:	70...270 s / 100 mm
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.48 kg
