LH24A-MP200
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

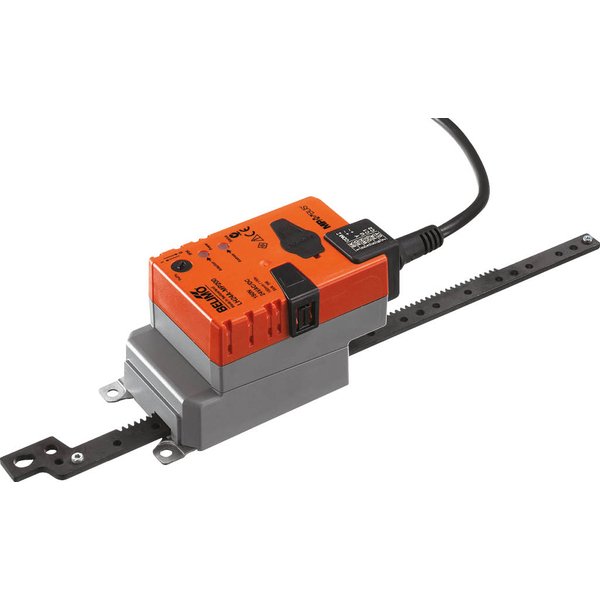

Siłownik liniowy LH24A-MP200 z interfejsem komunikacyjnym
Siłownik liniowy LH24A-MP200 to zaawansowane urządzenie z interfejsem komunikacyjnym, zaprojektowane do precyzyjnego sterowania przepustnicami oraz zaworami suwakowymi w nowoczesnych instalacjach budynkowych.
Główne cechy produktu
- Przeznaczony do przepustnic powietrza o powierzchni do około 1 m².
- Generuje siłę przesuwu o wartości 150 N.
- Zasilany napięciem znamionowym AC/DC 24 V.
- Umożliwia sterowanie analogowe w zakresie 2...10 V oraz dostarcza sygnał zwrotny o położeniu w tym samym standardzie.
- Oferuje maksymalny skok 200 mm z możliwością precyzyjnej regulacji co 20 mm.
- Wyposażony w interfejs do komunikacji za pośrednictwem magistrali Belimo MP-Bus.
- Posiada funkcję przetwarzania sygnałów z podłączonych czujników.
Zaawansowane funkcje i możliwości
Elastyczne tryby pracy
Siłownik może pracować w trybie konwencjonalnym, sterowany standardowym sygnałem DC 0...10 V, lub być zintegrowany z systemem automatyki poprzez szynę MP-Bus, odbierając cyfrowe sygnały nastawcze. Napięcie pomiarowe U może służyć jako elektryczna informacja o położeniu przepustnicy dla innych urządzeń.
Integracja z czujnikami
Urządzenie pozwala na bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku). Dzięki temu siłownik działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika przez magistralę MP-Bus do systemu nadrzędnego.
Możliwość konfiguracji
Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, indywidualne parametry siłownika można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując jego pracę do specyficznych wymagań instalacji.
Prosty montaż bezpośredni
Montaż siłownika jest uproszczony dzięki możliwości bezpośredniego przykręcenia go do systemu wentylacyjnego za pomocą śrub znajdujących się w zestawie.
Sterowanie ręczne
Wbudowany przycisk pozwala na ręczne przestawienie siłownika. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co umożliwia swobodną regulację. Przycisk można również zablokować w pozycji wciśniętej.
Mechaniczna regulacja skoku
Zakres roboczy można precyzyjnie dostosować, ograniczając skok za pomocą mechanicznych ograniczników (dostępnych jako akcesorium Z-AS2) w krokach co 20 mm.
Wysoka niezawodność działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczne dopasowanie i synchronizacja
Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza synchronizację, ustawiając się w pozycji podstawowej (0%). Funkcję adaptacji, która wykrywa położenie ograniczników mechanicznych, można uruchomić ręcznie przyciskiem lub za pomocą aplikacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Siła przesuwu obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: przełącznikiem 0 (wsunięty) / 1 (wysunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 200 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 100 mm |
| Regulowany czas ruchu: | 70...270 s / 100 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.57 kg |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
