LH24A-SX60
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 80...99 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

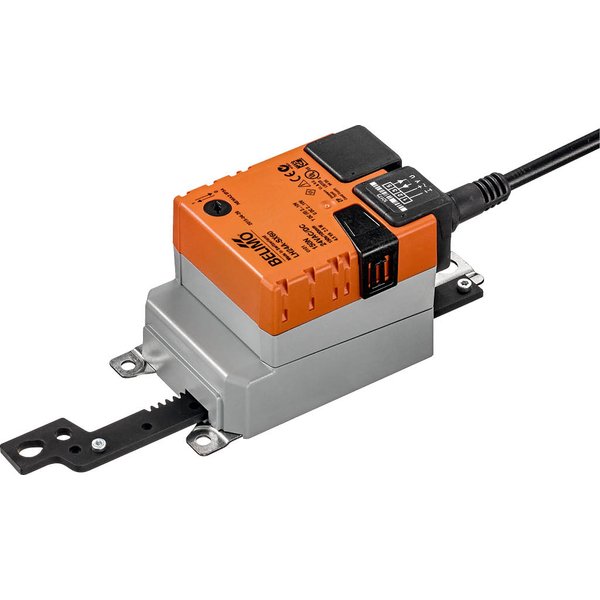

Analogowy siłownik liniowy LH24A-SX60
Siłownik liniowy LH24A-SX60 to analogowe urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami suwakowymi w instalacjach technicznych budynków. Zapewnia niezawodne pozycjonowanie elementów regulacyjnych w systemach wentylacji i klimatyzacji.
Kluczowe właściwości produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do ok. 1 m²
- Generuje siłę przesuwu wynoszącą 150 N
- Zasilany napięciem znamionowym AC/DC 24 V
- Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V
- Posiada sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu
- Maksymalny skok roboczy do 60 mm, z możliwością regulacji co 20 mm
- Wyposażony w funkcję automatycznej inicjalizacji (adaptacji) skoku
Cechy i zalety
Tryb pracy i sterowanie
Siłownik jest kontrolowany standardowym sygnałem nastawczym, ustawiając się w pozycji proporcjonalnej do wartości tego sygnału. Napięcie pomiarowe U dostarcza informacji zwrotnej o położeniu przepustnicy (0...100%) i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników w instalacji.
Prosty montaż bezpośredni
Urządzenie można zamontować bezpośrednio w systemie wentylacyjnym przy użyciu śrub dołączonych do zestawu. Głowica zębatki jest łączona z ruchomym elementem instalacji bezpośrednio lub za pomocą dostarczonego łącznika Z-KS2.
Obsługa ręczna
Możliwość ręcznego przestawiania jest realizowana poprzez naciśnięcie przycisku, co powoduje wysprzęglenie przekładni. Przycisk można zablokować w pozycji wciśniętej, aby utrzymać stan wysprzęglenia.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Automatyczna adaptacja
Podczas pierwszego uruchomienia po podłączeniu zasilania, siłownik aktywuje funkcję dopasowania. W trakcie tego procesu automatycznie dostosowuje swój zakres roboczy i sygnał zwrotny do mechanicznego zakresu położeń elementu wykonawczego. Po zakończeniu adaptacji, siłownik przechodzi do pozycji zgodnej z sygnałem nastawczym.
Wskazówki dotyczące montażu i bezpieczeństwa
Instalacja powinna być przeprowadzana przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Urządzenie jest przeznaczone do pracy w stacjonarnych systemach HVAC. W przypadku zastosowań, gdzie mogą występować siły poprzeczne, zaleca się stosowanie akcesoriów takich jak zamocowania obrotowe, aby zapewnić prawidłowe działanie i uniknąć uszkodzeń.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.9 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Maks. prąd sygnału sprzężenia zwrotnego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu: | możliwość wybierania przełącznikiem |
| Ustawienie kierunku ruchu przy Y=0V: | przełącznikiem 0 (wysunięty) / 1 (wsunięty) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | Maks. 60 mm, regulacja z krokiem 20 mm |
| Ograniczenie skoku: | możliwość zmniejszania po obu stronach przy użyciu ograniczników mechanicznych |
| Czas ruchu: | 150 s / 100 mm |
| Czas ruchu (odpowiednik): | odpowiada 90 s / 60 mm |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.50 kg |
