LMQ24A-VST
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 4 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Wtyczka przyłączeniowa |
| Kategoria ochronna: | IP54 |

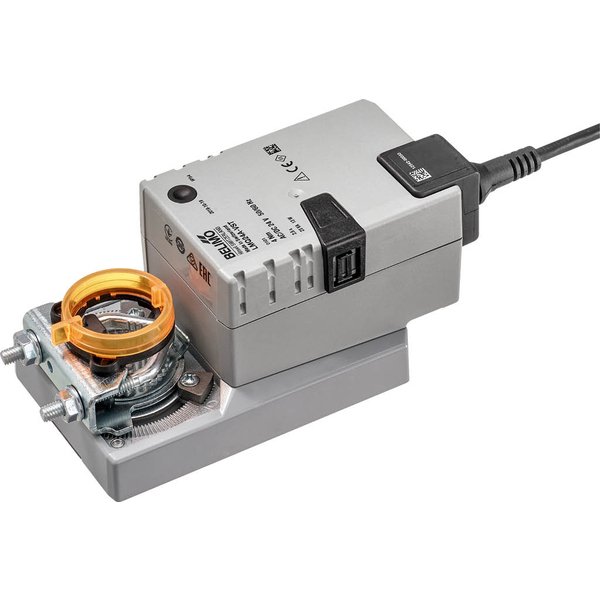

Siłownik obrotowy VAV-Universal LMQ24A-VST
Gotowy do podłączenia siłownik obrotowy LMQ24A-VST to uniwersalne rozwiązanie przeznaczone do stosowania w aparatach VAV i CAV w ramach instalacji technicznych budynków. Jest dedykowany do obsługi przepustnic powietrza o powierzchni sięgającej około 1 m².
Urządzenie charakteryzuje się szybkim działaniem, a czas ruchu silnika wynosi zaledwie 2.5 sekundy. Pracuje z napięciem znamionowym AC/DC 24 V i jest sterowane za pomocą interfejsu komunikacyjnego PP.
Najważniejsze cechy:
- Moment obrotowy silnika: 4 Nm
- Napięcie zasilania: AC/DC 24 V
- Szybki czas ruchu: 2.5 s dla kąta 90°
- Stopień ochrony: IP54
- Montaż: Zacisk uniwersalny 8...26.7 mm
Funkcjonalność i montaż
Siłownik oferuje możliwość ręcznego przestawiania za pomocą przycisku, z opcją jego zablokowania. Kąt obrotu, wynoszący 95°, może być regulowany przy użyciu mechanicznych ograniczników, co pozwala na precyzyjne dopasowanie do wymogów instalacji. Położenie przepustnicy jest wskazywane przez podłączany wskaźnik mechaniczny.
Instalacja elektryczna jest uproszczona dzięki zastosowaniu kabla o długości 0,5 m z fabrycznie zamontowanym złączem wtykowym VST, które zapewnia szybkie i pewne połączenie. Proces uruchomienia obejmuje aktywację funkcji automatycznego dostosowania, którą można wywołać przez naciśnięcie przycisku „Adaptacja” na regulatorze VRU lub za pośrednictwem aplikacji Belimo Assistant. Produkt jest bezobsługowy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 13 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 23 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 0.5 m ze złączem wtykowym VST |
| Praca równoległa: | Nie |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Regulowany kierunek ruchu: | Dla VRU-..-BAC z aplikacją Belimo Assistant |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | 95° |
| Czas ruchu - silnik: | 2.5 s / 90° |
| Poziom mocy akustycznej – silnik: | 54 dB(A) |
| Różne dopasowania zakresu położeń: | Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...40°C [-22...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.85 kg |
