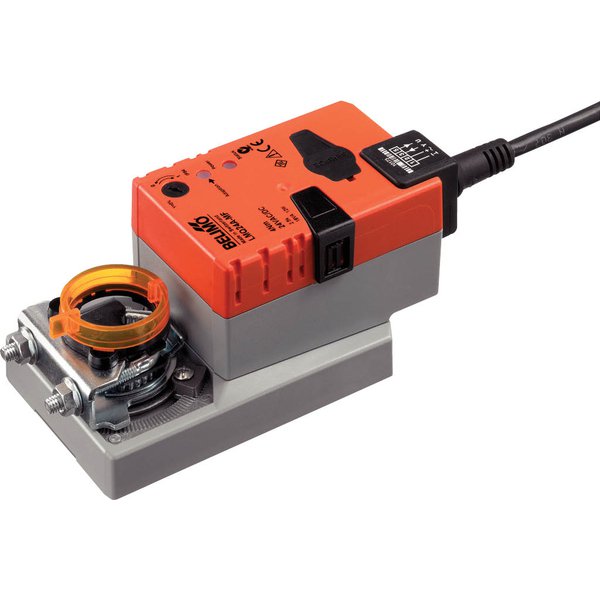

LMQ24A-MF
Producent: Belimo
Kod produktu: LMQ24A-MF
| Moment obrotowy Nm : | 4 Nm |
| Napięcie zasilania : | AC/DC 24 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Czas ruchu - silnik : | 2.5 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Zacisk uniwersalny 8...26.7 mm |
| Kąt obrotu : | Maks. 95° |
Cechy:
- Silownik do przepustnic
- 4 Nm, 2,5 s, 95°
- 24 V AC/DC, analogowe, MFT
- Reczne przestawianie przy uzyciu przycisku
- Sterowanie 0...10 V DC (0...32 V nastawialne)
- Zakres pracy DC 2...10 V, 0...32 V nastawialny
- Sygnal sprzezenia zwrotnego 2...10 V DC, 0...10 V, nastawialny
- Przylacza Kabel PCV 1 m
- Kierunek obrotu wybierany (prawo/lewo)
- Ogranicznik kata obrotu mech. oraz elektron. nastawialny
- Zabierak osi Zacisk montazowy
| Moment obrotowy Nm : | 4 Nm |
| Napięcie zasilania : | AC/DC 24 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Czas ruchu - silnik : | 2.5 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Zacisk uniwersalny 8...26.7 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 2W |
| Moc znamionowa : | 23 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 13 W |
| Uwaga dotycząca mocy znamionowej : | Imax 20 A @ 5 ms |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem 0/1 |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Poziom mocy akustycznej – silnik : | 54 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Impedancja wejściowa : | 100 kΩ |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca kierunku ruchu : | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Minimalny kąt obrotu : | Min. 30° |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
| Regulowany moment obrotowy : | Zredukowany o 25%, 50%, 75% |
| Regulowany kierunek ruchu : | odwracany elektronicznie |
| Regulowany czas ruchu : | 2.5...10 s |
| Dopasowanie zakresu położeń : | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń : | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Regulowane sterowanie ręczne : | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Regulowany zakres roboczy Y : | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Regulowany sygnał sprzężenia zwrotnego U : | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Opcje sygnał nastawczy : | Zamknij/Otwórz analogowe (0...32 V DC) |
| Sterowanie ręczne : | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Opcjonalne tryby pracy : | Zamknij/Otwórz analogowe (DC 0...32 V) |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...40°C [-22...104°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2006/95/WE niskonapięciowych |
| Uwaga dotycząca temperatury otoczenia : | Uwaga: wykorzystanie w temperaturach 40...50 C jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą. |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 0.99 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | LMQ24A-MF |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
Akcesoria mechaniczne
AH-25
Dźwignia do osi siłownika AH-25 Belimo, stal ocynkowana, standardowy zacisk montażowy (odwracany), szczelina szerokości 8,2 mm
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
K-ENMA
Zacisk montażowy K-ENMA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A oraz NM..A, jednostronny, opakowanie 20 szt.
K-ENSA
Zacisk montażowy K-ENSA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A, NM..A oraz SM..A, jednostronny, opakowanie 20 szt.
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
Z-SPA
Adapter do styku pomocniczego oraz potencjometru sprzężenia zwrotnego, Z-SPA Belimo, opakowanie 20 szt.
ZG-NMA
Zestaw montażowy do łączenia z siłownikiem ZG-NMA Belimo, do montażu płaskiego, do stosowania z LMQ..A, NM..A, NMC..A i NMQ..A
Akcesoria elektryczne
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
Przyrządy serwisowe
ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo
