NMQ24A-VST
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 8 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

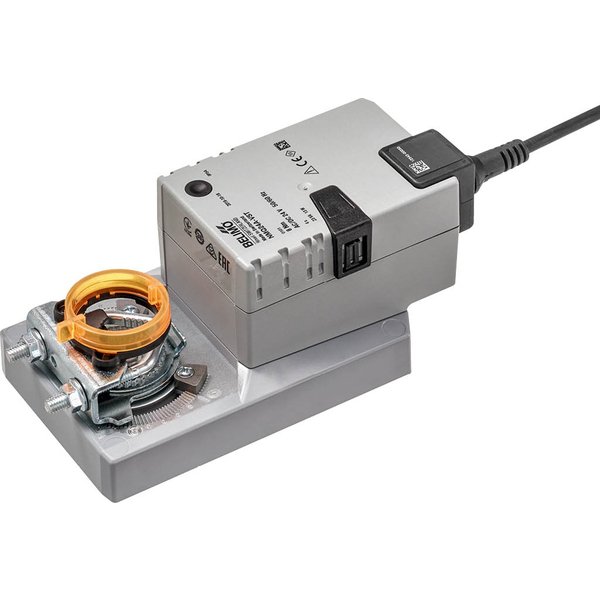

Uniwersalny siłownik obrotowy VAV/CAV
Siłownik obrotowy NMQ24A-VST to gotowe do podłączenia, uniwersalne rozwiązanie przeznaczone do sterowania aparatami VAV oraz CAV w instalacjach technicznych budynków. Został zaprojektowany z myślą o efektywnej i szybkiej pracy.
Najważniejsze cechy produktu
- Przeznaczony do przepustnic powietrza o powierzchni do około 2 m².
- Generuje moment obrotowy o wartości 8 Nm.
- Zasilany napięciem znamionowym AC/DC 24 V.
- Szybki czas ruchu silnika wynoszący 4 sekundy dla kąta 90°.
- Sterowanie odbywa się za pomocą interfejsu komunikacyjnego PP.
Funkcjonalność i elastyczność montażu
Urządzenie oferuje możliwość ręcznego przestawienia za pomocą przycisku, który można zablokować w celu zabezpieczenia pozycji. Kąt obrotu, wynoszący maksymalnie 95°, może być precyzyjnie regulowany i ograniczany po obu stronach za pomocą nastawialnych ograniczników mechanicznych. Montaż ułatwia uniwersalny zacisk (8...26,7 mm), a kontrolę pozycji umożliwia podłączany, mechaniczny wskaźnik położenia.
Wytrzymała konstrukcja
Obudowa siłownika zapewnia stopień ochrony IP54. Urządzenie może być stosowane na zewnątrz, pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz agresywnych gazów. Siłownik jest bezobsługowy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 13 W |
| Pobór mocy w stanie spoczynku | 2 W |
| Moc znamionowa | 23 VA |
| Prąd rozruchowy (Imax) | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania | Kabel 0.5 m ze złączem wtykowym VST |
| Praca równoległa | Nie |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 8 Nm |
| Regulowany kierunek ruchu | Dla VRU-..-BAC z aplikacją Belimo Assistant |
| Ręczne przestawianie | przyciskiem, z możliwością blokady |
| Kąt obrotu | Maks. 95° |
| Uwaga dotycząca kąta obrotu | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik | 4 s / 90° |
| Poziom mocy akustycznej – silnik | 56 dB(A) |
| Różne dopasowania zakresu położeń | Uruchamianie funkcji na VRU-..-BAC przez naciśnięcie przycisku „Adaptacja” lub za pomocą aplikacji Belimo Assistant |
| Mechanical interface | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | -30...40°C [-22...104°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 0.97 kg |
