SMQ24A-VST

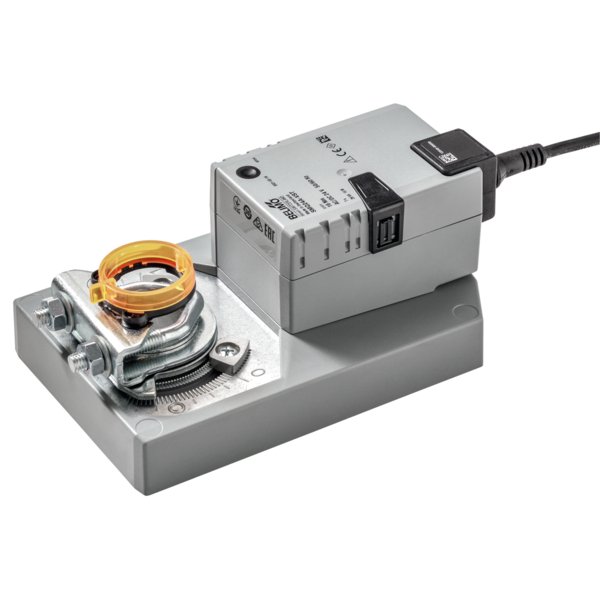

Uniwersalny siłownik obrotowy SMQ24A-VST

Gotowy do podłączenia, uniwersalny siłownik obrotowy przeznaczony do zastosowania z aparatami VAV i CAV w instalacjach technicznych budynków. Model ten jest dedykowany do obsługi przepustnic powietrza o powierzchni sięgającej około 4 m².

Kluczowe cechy produktu

• Wysoki moment obrotowy: Silnik generuje moment obrotowy na poziomie 16 Nm.
• Szybkie działanie: Czas obrotu siłownika wynosi zaledwie 7 sekund.
• Uniwersalne zasilanie: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V.
• Sterowanie: Wyposażony w interfejs komunikacyjny PP.
• Ręczna obsługa: Posiada przycisk do ręcznego przestawiania z opcją blokady.
• Mechaniczny wskaźnik: Dołączany wskaźnik pozwala na łatwe odczytanie aktualnego położenia.

Regulowany kąt obrotu

Siłownik pozwala na precyzyjną regulację kąta obrotu za pomocą nastawialnych ograniczników mechanicznych. Maksymalny kąt wynosi 95° i może być ograniczony z obu stron, co umożliwia idealne dopasowanie do wymagań instalacji.

Montaż i podłączenie

Urządzenie jest wyposażone w kabel ze złączem wtykowym VST, które ułatwia podłączenie oraz odłączenie od regulatora. W celu zapewnienia stopnia ochrony IP54 oraz poprawnego połączenia elektrycznego, wtyczka VST musi być całkowicie i pewnie włożona do gniazda.

Podczas rozruchu instalacji, a także po każdej zmianie ustawień kąta obrotu, konieczne jest uruchomienie funkcji automatycznego dostosowania poprzez naciśnięcie przycisku „Adaptacja” na urządzeniu.
