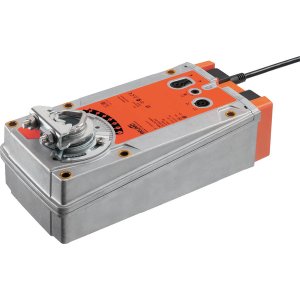

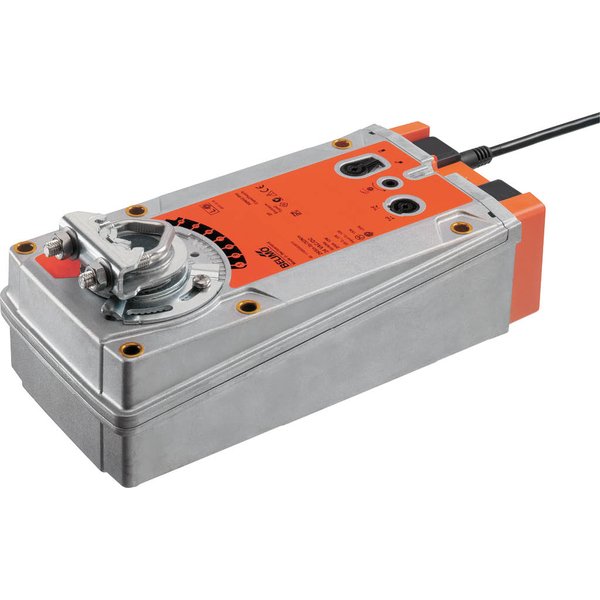

EF24A-MF

Siłownik obrotowy z funkcją bezpieczeństwa, 30 Nm, AC/DC 24 V, MFT, 2...10 V, 150 s (60...150 s), IP54

Kod produktu: EF24A-MF

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	30 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Parametryzowalny siłownik obrotowy z funkcją bezpieczeństwa

Model EF24A-MF to zaawansowany siłownik obrotowy, stworzony z myślą o efektywnym sterowaniu przepustnicami i zaworami w nowoczesnych instalacjach budynkowych. Jest idealnym rozwiązaniem do systemów wentylacji, ogrzewania i klimatyzacji (HVAC), gdzie niezawodność i bezpieczeństwo są kluczowe.

Najważniejsze właściwości

Przeznaczony do przepustnic powietrza o powierzchni do około 6 m².
Generuje moment obrotowy o wartości 30 Nm, zarówno podczas pracy silnika, jak i w trybie awaryjnym.
Zasilany uniwersalnym napięciem 24 V AC/DC.
Sterowany za pomocą standardowego sygnału analogowego w zakresie 2...10 V.
Udostępnia sygnał sprzężenia zwrotnego (2...10 V) informujący o aktualnym położeniu.

Tryb pracy i funkcja bezpieczeństwa

W standardowych warunkach siłownik precyzyjnie ustawia przepustnicę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie zasilania, energia zgromadzona w sprężynie natychmiast przestawia przepustnicę do wcześniej zdefiniowanej pozycji bezpiecznej, chroniąc instalację.

Elastyczność i łatwa instalacja

Montaż urządzenia jest niezwykle prosty dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie osadzenie siłownika na osi przepustnicy. Fabryczne ustawienia są zoptymalizowane pod kątem najczęstszych zastosowań, jednak zaawansowani użytkownicy mogą modyfikować parametry pracy za pomocą dedykowanych narzędzi serwisowych. Kąt obrotu jest w pełni regulowany i można go ograniczyć za pomocą mechanicznych ograniczników.

Wysoka niezawodność i ręczne sterowanie

Siłownik został zaprojektowany z myślą o długotrwałej i bezobsługowej pracy. Posiada zabezpieczenie przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika. Dodatkowo, w każdej chwili można ręcznie przestawić położenie przepustnicy przy użyciu korby, a następnie zablokować ją w wybranej pozycji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	9.5 W
Pobór mocy w stanie spoczynku:	4.5 W
Moc znamionowa:	16 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm² (bezhalogenowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	30 Nm
Moment obrotowy - funkcja bezpieczeństwa:	30 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Regulowany kierunek ruchu:	odwracany elektronicznie
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	60...150 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	71 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 12...26.7 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych przy zastosowaniach z siłownikami sprzężonymi min. 30'000 przestawień do położenia bezpiecznego
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	4.5 kg
