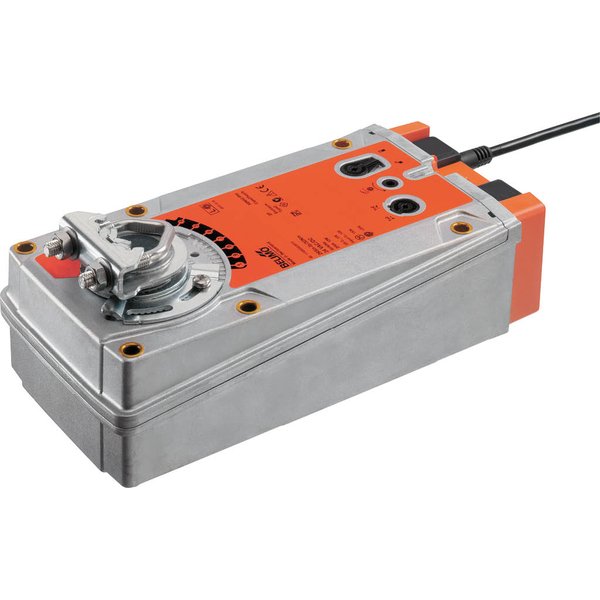

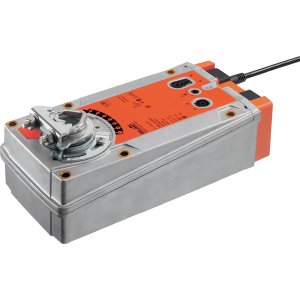

EF24A-MP

Siłownik obrotowy z funkcją bezpieczeństwa, 30 Nm, AC/DC 24 V, Szyna MP, 150 s (60...150 s), IP54

Kod produktu: EF24A-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	30 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy EF24A-MP z funkcją bezpieczeństwa i interfejsem MP-Bus

Siłownik obrotowy EF24A-MP to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza o powierzchni do około 6 m² oraz zaworami w instalacjach budynkowych. Oferuje moment obrotowy 30 Nm zarówno podczas pracy silnika, jak i w trybie awaryjnym, zapewniając niezawodne działanie w systemach wentylacji i klimatyzacji.

Działanie i funkcja bezpieczeństwa

Podczas normalnej pracy, siłownik precyzyjnie ustawia przepustnicę w wymaganym położeniu, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do zdefiniowanej pozycji bezpiecznej, gwarantując ochronę instalacji.

Elastyczne opcje sterowania

Urządzenie oferuje dwa główne tryby sterowania, dostosowane do różnych potrzeb systemów automatyki:

Sterowanie analogowe: Siłownikiem można sterować za pomocą standardowego sygnału analogowego 2...10 V. Urządzenie udostępnia również sygnał sprzężenia zwrotnego w tym samym zakresie (2...10 V), informujący o aktualnym położeniu i mogący służyć jako sygnał sterujący dla innych siłowników.
Komunikacja MP-Bus: Dzięki zintegrowanemu interfejsowi komunikacyjnemu, siłownik może być sterowany cyfrowo poprzez magistralę Belimo MP-Bus. Umożliwia to dwukierunkową komunikację z systemami nadrzędnymi i integrację w zaawansowanych systemach automatyki budynkowej.

Główne cechy i zalety

Prosty montaż: Bezpośredni montaż na osi przepustnicy jest szybki i łatwy dzięki uniwersalnemu zaciskowi montażowemu. Dołączone zabezpieczenie antyobrotowe oraz stabilizator osi zapewniają solidne i stabilne mocowanie.
Obsługa ręczna: Możliwość manualnego przestawienia przepustnicy za pomocą korby oraz zablokowania jej w dowolnej pozycji, co jest przydatne podczas serwisu i uruchamiania instalacji.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Automatyczna synchronizacja: Siłownik automatycznie przeprowadza adaptację po pierwszym podłączeniu zasilania lub po użyciu korby ręcznej, wykrywając mechaniczne ograniczniki i zapewniając precyzyjne pozycjonowanie.

Zaawansowane funkcje

Przetwarzanie sygnałów z czujników: Siłownik może pełnić funkcję przetwornika dla podłączonych czujników (pasywnych, aktywnych lub zestyków). Umożliwia to przesyłanie ich sygnałów cyfrowo przez magistralę MP-Bus do systemu nadrzędnego, upraszczając okablowanie i integrację.

Możliwość konfiguracji: Dzięki możliwości połączenia z aplikacją Belimo Assistant 2, można modyfikować parametry pracy siłownika, takie jak zakres roboczy czy czas ruchu, dostosowując je do specyficznych wymagań aplikacji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	9.5 W
Pobór mocy w stanie spoczynku:	4.5 W
Moc znamionowa:	16 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm², bezhalogenowy
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	30 Nm
Moment obrotowy - funkcja bezpieczeństwa:	30 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Regulowany kierunek ruchu:	odwracany elektronicznie
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	60...150 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	71 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 12...26.7 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	4.6 kg
