EF24A-SR-S2

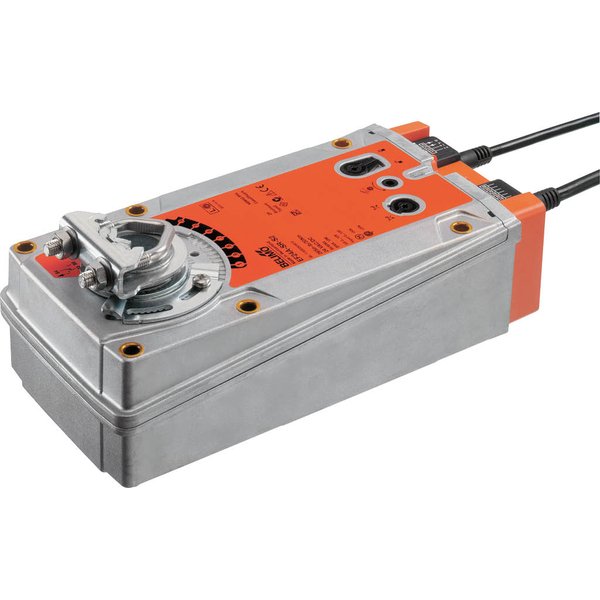

Analogowy siłownik obrotowy EF24A-SR-S2 z funkcją bezpieczeństwa

Siłownik obrotowy EF24A-SR-S2 został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych. Dzięki funkcji bezpieczeństwa zapewnia niezawodne działanie w systemach wentylacji i klimatyzacji (HVAC).

Główne cechy produktu:

• Zastosowanie: do przepustnic powietrza o powierzchni do ok. 6 m²
• Moment obrotowy: 30 Nm generowany przez silnik
• Zasilanie: uniwersalne napięcie AC/DC 24 V
• Sterowanie: analogowe za pomocą sygnału 2...10 V
• Sygnał zwrotny: informacja o aktualnym położeniu poprzez sygnał 2...10 V
• Dodatkowe funkcje: wyposażony w dwa zintegrowane styki pomocnicze

Kluczowe właściwości i zalety

Tryb pracy i funkcja bezpieczeństwa

Siłownik jest sterowany standardowym sygnałem analogowym, który ustawia przepustnicę w wymaganej pozycji, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do pozycji bezpiecznej, chroniąc instalację.

Prosty montaż bezpośredni

Montaż urządzenia jest szybki i łatwy dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie zamocowanie siłownika na osi przepustnicy. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.

Stabilizator osi

Zacisk montażowy jest fabrycznie wyposażony w specjalny stabilizator osi, składający się z dwóch pierścieni. Zapewnia on stabilne i pewne połączenie z osią przepustnicy, co przekłada się na precyzję działania całego układu.

Przestawianie ręczne

Urządzenie umożliwia ręczne przestawienie przepustnicy przy użyciu korby. Dostępny przełącznik blokady pozwala na zablokowanie mechanizmu w dowolnym położeniu, co jest szczególnie przydatne podczas prac instalacyjnych i serwisowych. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do potrzeb konkretnej instalacji za pomocą mechanicznych ograniczników krańcowych.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu krańcowego, co eliminuje ryzyko uszkodzenia i zapewnia długą, bezawaryjną pracę.

Elastyczna sygnalizacja położenia

Siłownik posiada dwa wbudowane styki pomocnicze: jeden stały (ustawiony na 10%) oraz jeden regulowany. Regulowany styk pozwala na ustawienie punktu przełączania w dowolnym miejscu w zakresie od 11% do 100% kąta obrotu, co umożliwia elastyczną sygnalizację stanu przepustnicy.
