LF230-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 4 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

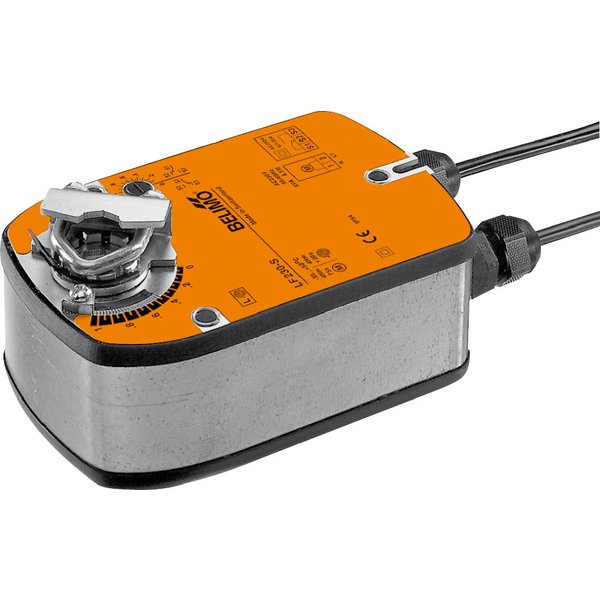

Siłownik obrotowy LF230-S z funkcją bezpieczeństwa
Siłownik obrotowy LF230-S to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0.8 m², oferując moment obrotowy silnika na poziomie 4 Nm. Siłownik pracuje w trybie zamknij/otwórz i jest zasilany napięciem w szerokim zakresie AC 100...240 V. Dodatkowo, został wyposażony w zintegrowany styk pomocniczy.
Kluczowe cechy i funkcje
Funkcja bezpieczeństwa ze sprężyną powrotną
W normalnych warunkach pracy siłownik steruje przepustnicą, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do zdefiniowanej pozycji bezpiecznej, chroniąc instalację.
Prosty i szybki montaż
Montaż urządzenia jest niezwykle prosty i odbywa się bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk oraz dołączone zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
Regulowany kąt obrotu
Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników, co zapewnia elastyczność w zastosowaniach.
Wysoka niezawodność i trwałość
Urządzenie zostało zaprojektowane z myślą o bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna sygnalizacja położenia
Wbudowany styk pomocniczy z możliwością regulacji w pełnym zakresie (0...100%) pozwala na elastyczne przesyłanie sygnałów o stanie przepustnicy do systemów nadrzędnych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 150 mA @ 10 ms |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 4 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | regulacja w zakresie 37...100% ze zintegrowanym ogranicznikiem mechanicznym |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...16 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
