LF24

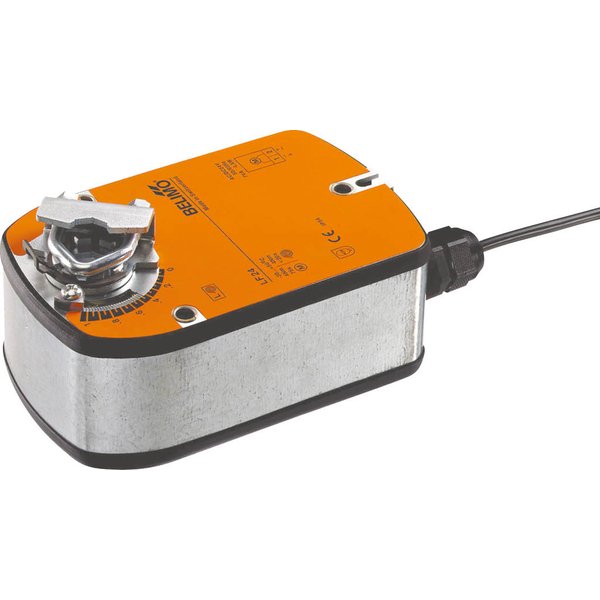

Siłownik LF24 Belimo ze sprężyną powrotną, 24 V AC/DC, 4 Nm, sterowanie 2-punktowe

Producent: Belimo

Kod produktu: LF24

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	4 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy LF24 z funkcją bezpieczeństwa

Siłownik obrotowy LF24 to urządzenie zaprojektowane do sterowania przepustnicami powietrza oraz zaworami w systemach instalacji budynkowych. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 0.8 m². Urządzenie pracuje w trybie Zamknij/Otwórz, zasilane napięciem 24 V AC/DC i oferuje moment obrotowy na poziomie 4 Nm.

Kluczowe cechy produktu

Funkcja bezpieczeństwa: W trakcie normalnej pracy siłownik napina sprężynę powrotną, ustawiając przepustnicę w pozycji roboczej. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej.
Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk i jest wyposażony w element zapobiegający obracaniu się obudowy.
Możliwość regulacji kąta obrotu: Kąt obrotu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie potrzebuje dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	5W
Pobór mocy w stanie spoczynku:	2.5 W
Moc znamionowa:	7 VA
Prąd rozruchowy (Imax):	5.8 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Moment obrotowy - funkcja bezpieczeństwa:	4 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	Nie
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	regulacja w zakresie 37...100% ze zintegrowanym ogranicznikiem mechanicznym
Czas ruchu - silnik:	75 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	50 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...16 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.4 kg
