NF24A-MOD

Siłownik obrotowy z funkcją bezpieczeństwa, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, Szyna MP, 150 s (40...150 s), IP54

Kod produktu: NF24A-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

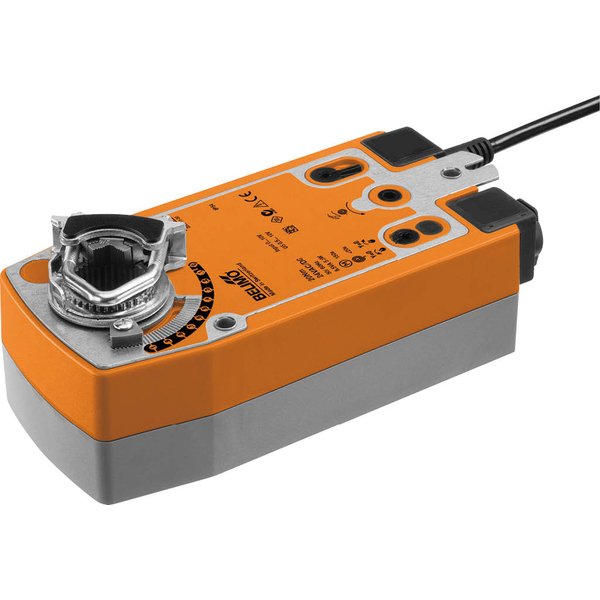

Siłownik obrotowy z funkcją bezpieczeństwa NF24A-MOD

Siłownik obrotowy NF24A-MOD to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza (o powierzchni do ok. 2 m²) oraz zaworami w systemach HVAC. Zasilany napięciem AC/DC 24 V, oferuje moment obrotowy 10 Nm, zapewniając niezawodną pracę w instalacjach budynkowych.

Kluczowe cechy i funkcje

Wszechstronna komunikacja: Zintegrowany interfejs obsługuje popularne protokoły sieciowe, takie jak BACnet MS/TP, Modbus RTU oraz MP-Bus, co umożliwia bezproblemową integrację z systemami automatyki budynkowej.
Przetwarzanie sygnałów z czujników: Urządzenie pozwala na bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnały analogowe są konwertowane na postać cyfrową i udostępniane przez magistralę komunikacyjną, upraszczając architekturę systemu.
Elastyczna konfiguracja: Siłownik posiada ustawienia fabryczne zoptymalizowane pod kątem typowych zastosowań. Indywidualne parametry można łatwo dostosować przy użyciu aplikacji Belimo Assistant 2.
Tryb hybrydowy: Możliwość sterowania za pomocą konwencjonalnego sygnału analogowego, przy jednoczesnym wykorzystaniu protokołu BACnet lub Modbus do odczytu informacji zwrotnej o położeniu siłownika.
Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi montażowemu, instalacja siłownika bezpośrednio na osi przepustnicy jest szybka i bezproblemowa. W zestawie znajduje się również zabezpieczenie przed obrotem.
Obsługa ręczna: Wbudowany mechanizm z korbą pozwala na manualne przestawienie przepustnicy oraz zablokowanie jej w wybranej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu zasilania.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie potrzebuje zewnętrznych wyłączników krańcowych i automatycznie zatrzymuje się po osiągnięciu ustawionych ograniczników.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	7W
Pobór mocy w stanie spoczynku:	3.5 W
Moc znamionowa:	9.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Moment obrotowy - funkcja bezpieczeństwa:	10 Nm
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	40...150 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	40 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 10...25.4 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.1 kg
