NF24A-S2

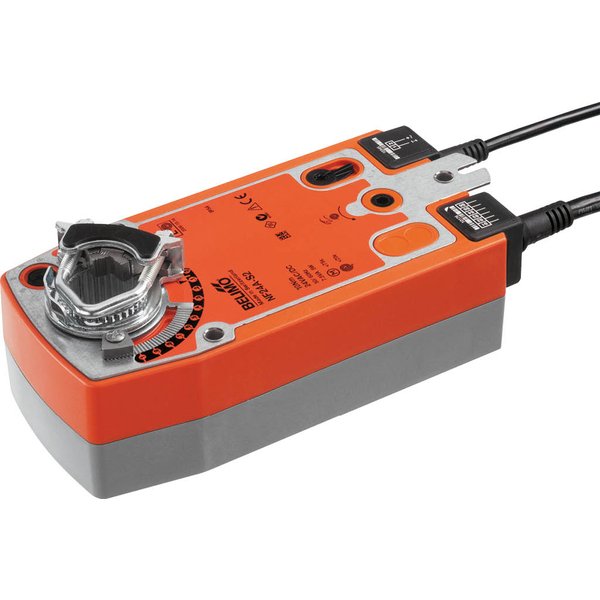

Siłownik obrotowy NF24A-S2 z funkcją bezpieczeństwa

Siłownik obrotowy NF24A-S2 to urządzenie zaprojektowane do sterowania przepustnicami powietrza w systemach wentylacji, ogrzewania i klimatyzacji (HVAC). Wyposażony jest w sprężynowy powrót, który zapewnia niezawodne działanie i ustawienie przepustnicy w pozycji bezpiecznej w przypadku zaniku zasilania. Jest przeznaczony do przepustnic o powierzchni do około 2 m².

Siłownik pracuje przy napięciu znamionowym AC/DC 24 V i jest sterowany sygnałem Zamknij/Otwórz. Generuje moment obrotowy o wartości 10 Nm zarówno podczas pracy silnika, jak i w trybie powrotu sprężynowego.

Główne cechy i funkcje

• Prosty montaż: Łatwy montaż bezpośrednio na osi przepustnicy jest możliwy dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również zabezpieczenie przed obrotem.
• Przestawianie ręczne: Możliwość ręcznego sterowania za pomocą korby. Siłownik można zablokować w dowolnej pozycji za pomocą przełącznika blokady. Odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
• Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
• Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Elastyczna sygnalizacja: Siłownik jest wyposażony w dwa wbudowane styki pomocnicze – jeden stały i jeden regulowany, co pozwala na elastyczną sygnalizację położenia przepustnicy.

Zasada działania i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik ustawia przepustnicę w wymaganym położeniu roboczym, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zmagazynowana w sprężynie automatycznie przestawia przepustnicę do pozycji bezpiecznej.

Zastosowanie

Siłownik jest dedykowany do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego montaż musi być przeprowadzony przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów.
