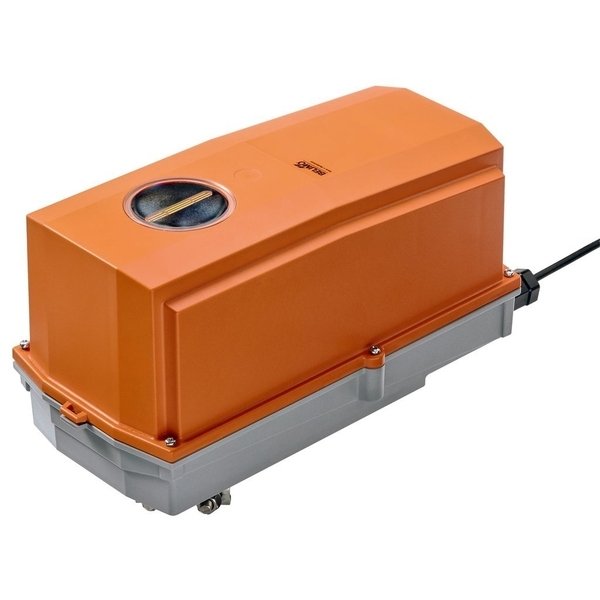

NF24G-MP-L
Siłownik obrotowy do zastosowań na zewnątrz NF24G-SR-L Belimo, ze sprężyną powrotną, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC), IP66 / NEMA4, komunikacja MP-Bus
Producent: Belimo
Kod produktu: NF24G-MP-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |
Siłownik obrotowy NF24G-MP-L z funkcją bezpieczeństwa
Siłownik obrotowy NF24G-MP-L to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza o powierzchni do około 2 m². Oferuje moment obrotowy 10 Nm i jest zasilany napięciem AC/DC 24 V, co czyni go wszechstronnym rozwiązaniem w instalacjach budynkowych.
Kluczowe cechy produktu
- Wszechstronne sterowanie: Możliwość sterowania analogowego zmiennym sygnałem 2...10 V.
- Komunikacja cyfrowa: Integracja z systemami automatyki dzięki komunikacji po magistrali Belimo MP-Bus.
- Sygnał zwrotny: Informacja o aktualnym położeniu dzięki sygnałowi sprzężenia zwrotnego 2...10 V.
- Integracja z czujnikami: Możliwość podłączenia czujników i przetwarzania ich sygnałów, które są następnie przesyłane cyfrowo przez MP-Bus.
Zastosowanie i wysoka odporność
Model NF24G-MP-L został specjalnie zaprojektowany do pracy w wymagających warunkach zewnętrznych. Jego obudowa o wysokim stopniu ochrony IP66/67 zapewnia doskonałe zabezpieczenie przed czynnikami atmosferycznymi, takimi jak deszcz, śnieg, pył, wilgoć oraz promieniowanie UV.
Elastyczność i niezawodność działania
Tryb konwencjonalny: Siłownik może być sterowany za pomocą standardowego sygnału DC 0...10 V. W przypadku zaniku zasilania, wbudowana sprężyna powrotna automatycznie ustawia przepustnicę w zdefiniowanej pozycji bezpiecznej.
Tryb MP-Bus: Urządzenie może odbierać cyfrowe sygnały nastawcze z nadrzędnego regulatora poprzez magistralę MP-Bus, co umożliwia precyzyjne sterowanie i integrację w zaawansowanych systemach BMS.
Zaawansowane funkcje i ułatwienia montażu
- Prosty montaż: Łatwy i bezpośredni montaż na osi przepustnicy za pomocą uniwersalnego zacisku.
- Obsługa ręczna: Możliwość ręcznego przestawienia przepustnicy przy użyciu korby oraz zablokowania jej w dowolnej pozycji.
- Regulowany kąt obrotu: Mechaniczne ograniczniki pozwalają na precyzyjne dostosowanie kąta pracy siłownika.
- Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Konfiguracja i adaptacja: Możliwość modyfikacji parametrów pracy za pomocą aplikacji Belimo Assistant 2. Siłownik automatycznie przeprowadza adaptację i synchronizację, aby zapewnić precyzyjne działanie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5.5 W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 8 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², bezhalogenowy |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | L (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 40...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Uwaga dotycząca temperatury otoczenia: | -40...50°C [-40...122°F] dla siłowników z wbudowanym ogrzewaniem |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 4.3 kg |
Przyrządy serwisowe
Akcesoria mechaniczne
Akcesoria elektryczne
SGA24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
SGE24
Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
SGF24
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Z-UIC
Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
