NF24G-SR-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

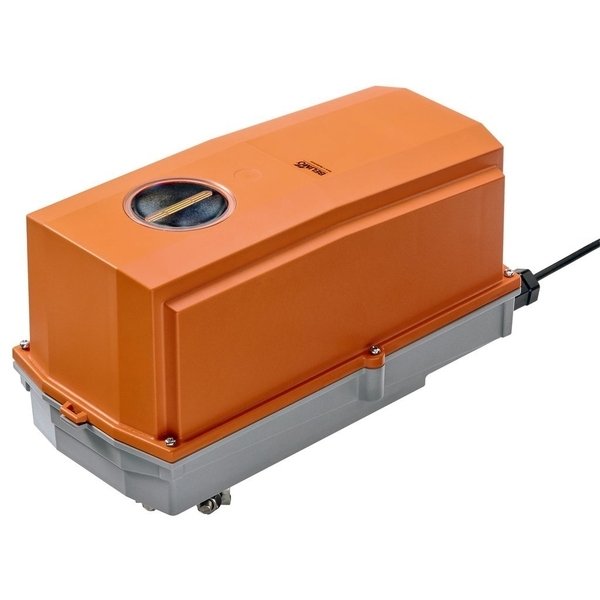

Siłownik obrotowy NF24G-SR-L z funkcją bezpieczeństwa
Siłownik obrotowy NF24G-SR-L został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC oraz w podobnych zastosowaniach przemysłowych i technicznych. Dzięki solidnej obudowie o stopniu ochrony IP66/67, urządzenie jest doskonale przygotowane do pracy w wymagających warunkach, w tym na zewnątrz budynków. Model ten jest przeznaczony do obsługi przepustnic o powierzchni do około 2 m².
Przystosowany do pracy na zewnątrz
Specjalna konstrukcja obudowy zapewnia optymalne zabezpieczenie przed niekorzystnymi czynnikami atmosferycznymi. Siłownik jest odporny na:
- Promieniowanie UV
- Opady deszczu i śniegu
- Zabrudzenia i pył
- Wysoką wilgotność powietrza
Do zastosowań w temperaturach sięgających -40°C dostępny jest dedykowany wariant siłownika z fabrycznie zintegrowanym systemem ogrzewania.
Tryb pracy i funkcja bezpieczeństwa
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego 2...10 V. W trakcie normalnej pracy siłownik ustawia przepustnicę w pożądanej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, energia zgromadzona w sprężynie automatycznie przestawia przepustnicę do pozycji bezpiecznej, zapewniając ochronę instalacji. Siłownik dostarcza również sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu.
Kluczowe cechy i funkcjonalności
- Łatwy montaż bezpośredni: Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie chroni siłownik przed obracaniem się.
- Ręczne przestawianie: Siłownik umożliwia ręczną regulację położenia przepustnicy za pomocą korby. Położenie można zablokować przełącznikiem, a odblokowanie następuje manualnie lub po przywróceniu zasilania.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
- Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 5.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | L (ccw) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Uwaga dotycząca temperatury otoczenia: | -40...50°C [104...122°F] dla siłowników z wbudowanym ogrzewaniem |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 4.1 kg |
