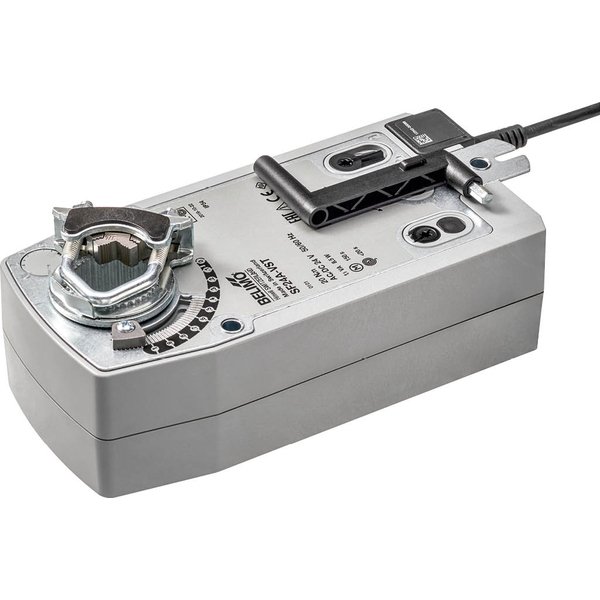

SF24A-VST

Uniwersalny siłownik obrotowy VAV z funkcją bezpieczeństwa

Model SF24A-VST to gotowy do podłączenia, uniwersalny siłownik obrotowy, zaprojektowany z myślą o zastosowaniu w aparatach VAV i CAV w instalacjach technicznych budynków. Dzięki swojej konstrukcji i parametrom jest idealnym rozwiązaniem do sterowania przepustnicami powietrza o powierzchni dochodzącej do 4 m².

Najważniejsze cechy produktu

• Przeznaczony do przepustnic powietrza o powierzchni do 4 m²
• Moment obrotowy silnika i funkcji bezpieczeństwa wynosi 20 Nm
• Zasilany napięciem znamionowym 24 V AC/DC
• Sterowanie za pomocą interfejsu komunikacyjnego PP

Funkcjonalność i precyzyjna regulacja

Siłownik zapewnia niezawodną pracę dzięki momentowi obrotowemu 20 Nm zarówno w trybie regulacji, jak i podczas aktywacji funkcji bezpieczeństwa. Czas ruchu silnika dla kąta 90° wynosi 120 sekund, natomiast w przypadku zadziałania funkcji bezpieczeństwa pozycjonowanie odbywa się w czasie poniżej 20 sekund. Urządzenie wyposażono w opcję ręcznego przestawiania za pomocą korby oraz przełącznika blokady.

Maksymalny kąt obrotu to 95°, z możliwością jego ograniczenia przy użyciu nastawialnych ograniczników mechanicznych. Dodatkowo, kierunek obrotu można dostosować z poziomu aplikacji Belimo Assistant (we współpracy z regulatorem VRU-..-BAC). Adaptacja zakresu położeń jest uruchamiana w prosty sposób poprzez naciśnięcie dedykowanego przycisku na obudowie.

Montaż i trwałość

Instalację ułatwia uniwersalny zacisk, który pozwala na montaż siłownika na osiach o średnicy od 10 do 25,4 mm. Podłączenie elektryczne realizowane jest za pomocą kabla o długości 0,5 m ze złączem wtykowym VST, co zapewnia szybkość i pewność połączenia. Urządzenie posiada klasę ochrony IP54 i jest bezobsługowe, a jego trwałość została potwierdzona na minimum 60 000 cykli w pozycji bezpiecznej.

Istotne uwagi dotyczące użytkowania

• Montaż powinien być przeprowadzony przez osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi normami.
• Urządzenie jest przeznaczone do zastosowań zgodnych z kartą katalogową. Użycie na zewnątrz jest możliwe tylko przy zapewnieniu ochrony przed bezpośrednim działaniem wody, słońca i innych czynników atmosferycznych.
• Po każdej zmianie ustawień kąta obrotu należy uruchomić funkcję automatycznego dostosowania.
• Urządzenie zawiera komponenty elektroniczne i po zużyciu nie powinno być wyrzucane wraz z odpadami komunalnymi, lecz zutylizowane zgodnie z lokalnymi przepisami.
