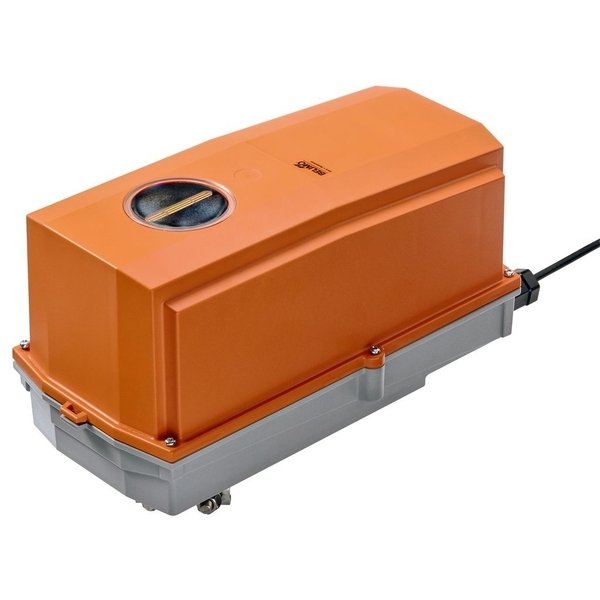

Siłownik obrotowy do zastosowań na zewnątrz SF24G-MP-L Belimo, ze sprężyną powrotną, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC), 2 styki pomocnicze SPDT, IP66 / NEMA4, komunikacja MP-Bus
Producent: Belimo
Kod produktu: SF24G-MP-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |
Siłownik SF24G-MP-L do Przepustnic Powietrza z Komunikacją MP-Bus
Siłownik SF24G-MP-L to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, o powierzchni dochodzącej do 4 m². Dzięki momentowi obrotowemu 20 Nm oraz wzmocnionej konstrukcji, idealnie nadaje się do zastosowań zewnętrznych, zapewniając niezawodną pracę w trudnych warunkach atmosferycznych. Posiada wysoki stopień ochrony IP66/67, co gwarantuje optymalne zabezpieczenie przed czynnikami zewnętrznymi. Urządzenie zasilane jest napięciem AC/DC 24 V.
Kluczowe Właściwości
- Zastosowanie na zewnątrz: Konstrukcja siłownika zapewnia skuteczną ochronę przed promieniowaniem UV, deszczem, pyłem oraz wilgocią, co gwarantuje długą żywotność w zmiennych warunkach.
- Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Prosty montaż: Bezpośredni montaż na osi przepustnicy jest szybki i łatwy dzięki zastosowaniu uniwersalnego zacisku.
- Obsługa ręczna: Wbudowany mechanizm z korbą umożliwia ręczne przestawienie przepustnicy oraz zablokowanie jej w wybranej pozycji.
Zaawansowane Sterowanie i Komunikacja
- Elastyczne sterowanie: Siłownik może być sterowany zarówno w sposób konwencjonalny za pomocą sygnału analogowego (np. 2...10 V), jak i cyfrowo poprzez magistralę komunikacyjną Belimo MP-Bus.
- Sygnał zwrotny: Urządzenie udostępnia sygnał sprzężenia zwrotnego 2...10 V, który informuje o aktualnym położeniu przepustnicy.
- Integracja z czujnikami: Możliwość bezpośredniego podłączenia czujników pasywnych, aktywnych lub zestyków. Siłownik przetwarza ich sygnały i udostępnia je cyfrowo w sieci MP-Bus.
- Możliwość konfiguracji: Za pomocą oprogramowania Belimo Assistant 2 użytkownik może dostosować parametry pracy siłownika do specyficznych wymagań instalacji.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 9.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², bezhalogenowy |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | L (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 70...220 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej |
| Sterowanie ręczne: | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Uwaga dotycząca temperatury otoczenia: | -40...50°C [-40...122°F] dla siłowników z wbudowanym ogrzewaniem |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 4.4 kg |
