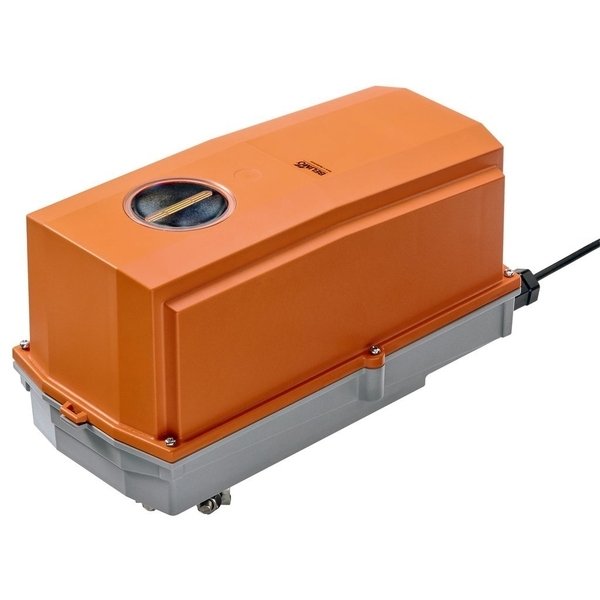

SF24G-SR-L
Siłownik obrotowy do zastosowań na zewnątrz SF24G-SR-L Belimo, ze sprężyną powrotną, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC), IP66/NEMA4
Producent: Belimo
Kod produktu: SF24G-SR-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |
Siłownik obrotowy z funkcją bezpieczeństwa
Model SF24G-SR-L to siłownik obrotowy z funkcją bezpieczeństwa, umieszczony w solidnej obudowie ochronnej o klasie szczelności IP66/67. Przeznaczony jest do regulacji przepustnic powietrza w instalacjach HVAC, a także w podobnych zastosowaniach przemysłowych i w technice budynków. Został zaprojektowany z myślą o niezawodnym działaniu, oferując moment obrotowy 20 Nm, co pozwala na obsługę przepustnic o powierzchni do około 4 m².
Kluczowe właściwości produktu
- Zastosowanie na zewnątrz: Dzięki wytrzymałej obudowie o klasie szczelności IP66/67, siłownik jest doskonale chroniony przed niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz, śnieg, pył oraz promieniowanie UV.
- Niezawodna funkcja bezpieczeństwa: W przypadku zaniku napięcia zasilającego (AC/DC 24 V), wbudowana sprężyna powrotna automatycznie ustawia przepustnicę w predefiniowanej pozycji bezpiecznej, zapewniając ochronę instalacji.
- Precyzyjne sterowanie: Siłownik jest sterowany za pomocą standardowego sygnału analogowego 2...10 V, a także dostarcza sygnał zwrotny 2...10 V informujący o aktualnym położeniu przepustnicy.
- Prosty montaż bezpośredni: Urządzenie można łatwo zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
- Obsługa ręczna: Wbudowany mechanizm ręcznego przestawiania z korbą oraz funkcją blokady położenia umożliwia łatwą konfigurację i serwisowanie systemu bez konieczności podłączania zasilania.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co zwiększa elastyczność zastosowań.
- Wysoka niezawodność i trwałość: Siłownik jest zabezpieczony przed przeciążeniem, nie potrzebuje wyłączników krańcowych i automatycznie zatrzymuje się na ogranicznikach. Jego konstrukcja zapewnia trwałość na co najmniej 60 000 cykli pracy w trybie bezpiecznym.
Uwaga: Do pracy w temperaturach otoczenia sięgających –40°C dostępna jest specjalna wersja siłownika z fabrycznie zintegrowaną grzałką.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 7 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | L (ccw) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Uwaga dotycząca temperatury otoczenia: | -40...50°C [104...122°F] dla siłowników z wbudowanym ogrzewaniem |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 4.4 kg |
