SF24G-SR-S2-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

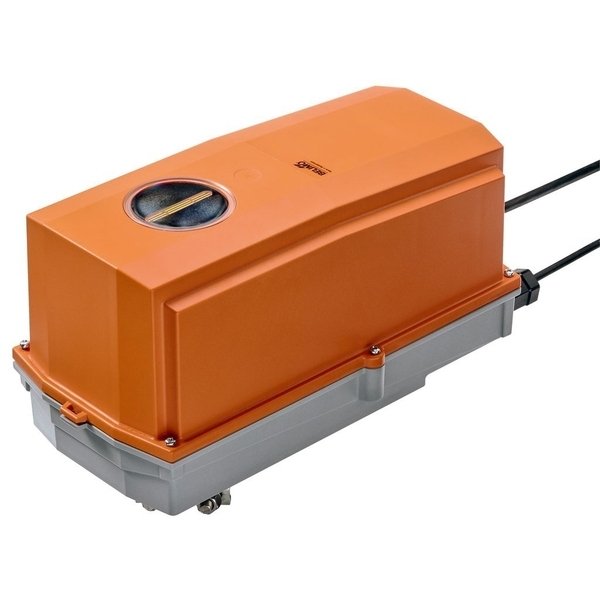

Analogowy siłownik obrotowy SF24G-SR-S2-L z funkcją bezpieczeństwa
Siłownik obrotowy SF24G-SR-S2-L to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza o powierzchni do około 4 m² oraz zaworami w instalacjach budynkowych. Dzięki wbudowanej funkcji bezpieczeństwa i solidnej konstrukcji, zapewnia niezawodną pracę w systemach HVAC.
Zastosowanie w warunkach zewnętrznych
Ten model siłownika został specjalnie zaprojektowany z myślą o montażu na zewnątrz. Jego obudowa skutecznie chroni wewnętrzne mechanizmy przed niekorzystnym wpływem czynników atmosferycznych, takich jak:
- promieniowanie ultrafioletowe (UV),
- opady deszczu i śniegu,
- brud i pył,
- wysoka wilgotność powietrza.
Siłownik jest przystosowany do pracy w zmiennym klimacie i przy znacznych wahaniach temperatury. Dla zastosowań w temperaturach sięgających -40°C dostępna jest specjalna wersja z fabrycznie wbudowaną grzałką, która zapobiega kondensacji pary wodnej wewnątrz urządzenia.
Kluczowe cechy i funkcjonalność
- Wysoki moment obrotowy: Urządzenie generuje moment obrotowy o wartości 20 Nm zarówno podczas pracy silnika, jak i przy wykorzystaniu funkcji bezpieczeństwa.
- Sterowanie analogowe: Siłownik jest sterowany standardowym sygnałem 2...10 V, co pozwala na precyzyjne ustawienie przepustnicy w żądanej pozycji.
- Sygnał sprzężenia zwrotnego: Wbudowany sygnał zwrotny 2...10 V umożliwia monitorowanie aktualnego położenia siłownika.
- Funkcja bezpieczeństwa: W przypadku zaniku zasilania, napięta sprężyna powrotna automatycznie ustawia przepustnicę w zdefiniowanej pozycji bezpiecznej.
- Elastyczna sygnalizacja: Siłownik wyposażono w dwa wbudowane styki pomocnicze (jeden stały i jeden regulowany), które pozwalają na sygnalizowanie pozycji krańcowych lub pośrednich.
Prosta instalacja i niezawodna praca
Montaż urządzenia jest szybki i łatwy dzięki możliwości bezpośredniego osadzenia na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie przed obracaniem gwarantuje stabilność siłownika. Urządzenie jest zabezpieczone przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika, co zapewnia wysoką niezawodność działania.
Łatwa obsługa i regulacja
Siłownik umożliwia ręczne przestawianie przepustnicy za pomocą dołączonej korby oraz zablokowanie jej w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania. Kąt obrotu można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 7 VA |
| Styk pomocniczy: | 2x SPDT, 1x 10% / 1x 11...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | L (ccw) |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Uwaga dotycząca temperatury otoczenia: | -40...50°C [-40...122°F] dla siłowników z wbudowanym ogrzewaniem |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 4.5 kg |
