SFA-S2
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 120 V, 230 V, 24 V, 48 V, 72 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

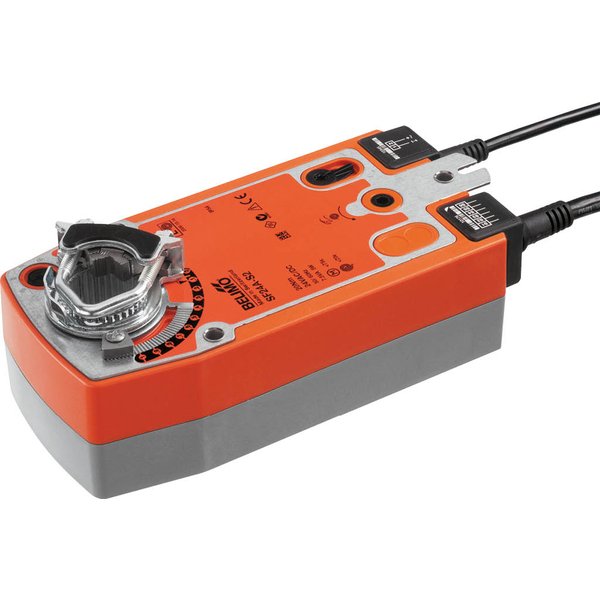

Siłownik obrotowy SFA-S2 z funkcją bezpieczeństwa
Siłownik obrotowy SFA-S2 z wbudowaną funkcją bezpieczeństwa przeznaczony jest do efektywnego sterowania przepustnicami oraz zaworami w instalacjach budynkowych. Dzięki swojej konstrukcji i parametrom, stanowi niezawodne rozwiązanie do automatyzacji systemów wentylacji i klimatyzacji (HVAC).
Główne zastosowania i charakterystyka:
- Przeznaczony do przepustnic powietrza o powierzchni do około 4 m².
- Moment obrotowy silnika i sprężyny powrotnej wynoszący 20 Nm.
- Uniwersalne napięcie zasilania: AC 24...240 V oraz DC 24...125 V.
- Proste sterowanie typu Otwórz/Zamknij.
- Wyposażony w dwa zintegrowane styki pomocnicze do sygnalizacji położenia.
Cechy i zalety produktu
Niezawodna funkcja bezpieczeństwa
Podczas normalnej pracy siłownik ustawia przepustnicę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zmagazynowana w sprężynie automatycznie przestawia przepustnicę do pozycji bezpiecznej, chroniąc instalację.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie przed obracaniem stabilizuje pozycję siłownika.
Możliwość ręcznej obsługi
Urządzenie pozwala na manualne przestawienie przepustnicy za pomocą korby. Dostępny przełącznik blokady umożliwia unieruchomienie mechanizmu w dowolnej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu zasilania.
Regulowany zakres pracy
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność działania
Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia długą i bezawaryjną pracę.
Elastyczna sygnalizacja położenia
Zintegrowane styki pomocnicze (jeden stały i jeden regulowany) umożliwiają przekazywanie informacji o położeniu przepustnicy. Możliwe jest sygnalizowanie kąta obrotu na poziomie 10% oraz w dowolnym punkcie w zakresie od 11% do 100%.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 24...240 V / DC 24...125 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...264 V / DC 21.6...137.5 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 18 VA |
| Styk pomocniczy: | 2x SPDT, 1x 10% / 1x 11...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | może być zmniejszany przy użyciu nastawialnego ogranicznika mechanicznego |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.3 kg |
